Лобовой вариатор, который использовался в первых моделях легковых автомобилей

Принцип действия вариатора легче всего пояснить на примере самой первой, самой простой, но отнюдь не самой лучшей модели. Называется она «лобовым» вариатором, потому что здесь два катка-диска прижаты друг к другу как бы «лбами». Если большой диск вращается от мотора или маховика с постоянной скоростью, то скорость малого диска зависит от его положения на оси. В крайнем положении эта скорость максимальна; с приближением к центру большого диска она падает, и в самом центре большого диска малый вообще останавливается; с переходом малого диска по другую сторону от центра большого, он начинает вращаться уже в обратном направлении, причем тем быстрее, чем дальше он отходит от центра. Казалось бы, идеальная передача для привода колес автомобиля – что от двигателя, что от маховика. Да этот вариатор и применялся как раз на автомобилях первых выпусков. При этом большой диск связывался с двигателем, а малый – с колесами автомобиля, разумеется, через понижающий редуктор. Диапазон регулирования такого вариатора теоретически бесконечен: колеса автомобиля от неподвижного положения (малый диск в центре большого) способны вращаться до максимальной скорости как вперед, так и назад (малый диск на одном или другом краю большого). Но одним диапазоном, как говорится, сыт не будешь; остальное – сплошные недостатки. Вот самые основные из них: –вся мощность передается только одним контактом большого и малого дисков, но одним контактом большой мощности не передашь, поэтому для наших 100 кВт понадобится не вариатор, а монстр, свыше тонны массой; – диски надо сильно прижимать друг к другу, чтобы передать трением хоть какое-то усилие, при этом все подшипники дисков нагружены большими силами; нажим дисков не регулируется – он рассчитан на максимальную мощность, и зона контакта сильно изнашивается; если же диски смазывать, коэффициент трения падает, и прижим надо еще многократно увеличивать. Все! Такой вариатор мне и даром не нужен! Еще бы, ведь его разработка относится к допотопным временам – ему не менее 100 лет! Ремённые вариаторы, которые достаточно широко применяются в автомобилях, мне тоже не подошли.
Уж очень мал диапазон регулирования – раза в четыре меньше, чем требуется, КПД их тоже не блестящий. И «обсосаны» они конструктивно настолько, что ничего нового тут уже не придумаешь. Да и идея – тоже устарелая, довоенная по крайней мере. Попадались мне и такие «заумные» устройства вариаторов, разобраться в которых, пожалуй, и сам автор во второй раз не смог бы! Нет, правильно сказал украинский философ Григорий Сковорода: «Слава Создателю, сделавшему все ненужное трудным, а трудное – ненужным!» Школьникам и студентам это изречение по душе, да и мне в данном случае оно понравилось: мудрить можно, но до определенного предела! Не философией же занимаемся, а реальными «железками»… И тут в хранилищах Патентной библиотеки мне на глаза попался патент на вариатор одной австралийской фирмы, занимавшейся изысканиями в области «умных» механизмов. Я аж оторопел от удачи – тут же уловил замысел изобретателей, и во мне взыграл охотничий азарт. Патент-то был середины 70-х годов, и срок его действия подходил к концу. Стало быть, использовать его можно бесплатно. Я навел справки и узнал, что такой вариатор до сих пор с успехом выпускает солидная германская фирма «Ленце» и продает его в десятки стран мира. Не вариатор, а конфетка! «Попались, – думаю, – голубчики! Вот мне и прототип для работы – я из этого вариатора сделаю то, что мне нужно, но патент уже будет моим!»

Магнитная подвеска маховика в виде «батареи» магнитов

Мои магнитные подвески были признаны изобретениями, и на них мне выдали авторские свидетельства. Надо сказать, эти подвески производили огромное впечатление на наблюдателей. Одна из таких подвесок поддерживала супермаховик массой 7 кг и диаметром около полуметра. В ней были использованы 10 магнитов, каждый массой около 30 г и диаметром 3 см, и миниатюрные фиксирующие подшипники, размером не больше таблетки. Показывая своим гостям устройство подвески, я как бы нечаянно подталкивал супермаховик, и он начинал медленно, со скоростью диска электропроигрывателя вращаться. Но если после выключения проигрывателя его диск через считанные секунды останавливался, мой супермаховик продолжал крутиться в течение всего разговора, и, казалось, скорость его не уменьшалась. Гости уже из принципа ждали час, другой, но супермаховик и не думал останавливаться. «Неужели это вечный двигатель?» – в изумлении спрашивали меня. «Подождите до утра, – отвечал я, – может, и остановится».

Магнитные уплотнения с магнитной жидкостью стального вала (а) и немагнитного вала (б)

Для того чтобы надежно уплотнить стальной вал, нужно надеть на него кольцеобразный магнит, а зазор между магнитом и валом заполнить магнитной жидкостью. Теперь выведенный через стенку вакуумной камеры вал будет вращаться, не нарушая ее герметичности. Я даже сделал модель для демонстрации действия магнитного уплотнения. В надутый прозрачный резиновый шар вставил заводную игрушку, ключ от которой через описанное магнитное уплотнение вывел наружу. Сколько я ни заводил игрушку – уплотнение не пропускало воздуха.

«Магнитофонный» привод (а) и схема рекуператора энергии на его основе (б)

В то время как одна кассета, на которой ленты было немного, трогалась с места, другая, полная кассета, почти не проворачивалась. Затем, по мере намотки ленты на первую кассету, вторая разгонялась все больше и больше. Наконец, когда первая кассета заполнилась, ее скорость вращения стала едва заметной. Зато вторая кассета, с которой лента смоталась, вращалась очень быстро, совсем как разогнанный супермаховик. Идея была найдена, далее следовала техническая работа. Не вдаваясь в подробности изготовления привода, хочу сказать, что ленту для него я взял такую же, какую использовал в супермаховиках – стальную, толщиной 0,1 мм и шириной 40 мм. «Магнитофонный» привод позволял передавать энергию от автомобиля супермаховику или, что одно и то же, от одного супермаховика другому, почти без потерь – на 99 %! При торможении автомобиля неподвижный супермаховик разгонялся, принимая чуть ли не всю энергию автомобиля и доводя его практически до остановки, а затем разгонял неподвижный автомобиль примерно до той же скорости, что была у него до торможения. Сам супермаховик при этом останавливался. «Магнитофонный» привод был признан изобретением, и мне выдали на него авторское свидетельство. Хотя этот привод получился значительно легче, меньше и экономичнее любого другого привода для разгона и торможения машин, он работал как бы по заданной программе, всегда одинаково. Регулировать его надо было заранее, до пуска. А ведь автомобиль приходится тормозить и разгонять в зависимости от того, какая ситуация на дороге. Вот для метропоезда, движению которого почти ничего не мешает, магнитофонный привод, наверное, подошел бы. Для автомобиля же лучше поискать что-нибудь иное. Чтобы полнее использовать энергию маховика и регулировать скорость его вращения без какого-либо привода, можно менять расположение массы в маховике, то есть либо отодвигать ее от оси вращения, либо приближать к ней. Всем известно, чтобы вращаться быстрее, например в танцах на льду или на так называемой скамье Жуковского, человеку надо сгруппироваться, «собрать» руки и плечи поближе к туловищу. Для замедления вращения ему следует, наоборот, раскинуть руки пошире, отодвигая тем самым часть массы подальше от оси вращения. Лучше держать в это время в руках грузы, например гантели. Так и в маховике: если изготовить его части раздвижными, то складывая части, можно ускорить вращение, а раздвигая,– замедлить. И это все при постоянном запасе энергии в маховике.

Маховичная «безреактивная» дрель

Изготовленная мною маховичная дрель успешно сверлила любые доски. При этом она прекрасно выдерживала вертикальное направление благодаря еще одному свойству маховика, о котором уже упоминалось,– способности сохранять устойчивое положение свободной оси в пространстве. Чтобы проверить это свойство самому, лучше всего снять велосипедное колесо с вилки, взяться за концы оси и, держа колесо на вытянутых руках, попросить товарища раскрутить его. Если колесо раскручено как следует, никакие попытки свернуть ось в сторону ни к чему не приведут, даже несмотря на большие усилия. Колесо будет сопротивляться совсем как живое, стараясь вырваться из рук. Суть происходящего состоит в том, что ось вращающего маховика всякий раз стремится повернуться не туда, куда мы прилагаем усилие, а под прямым углом к этому направлению. Существует много способов узнать, куда будет поворачиваться ось маховика, но все они трудны и рассчитаны на специалистов. Поэтому я придумал для себя способ попроще, который назвал «правилом колеса». Запомнить его ничего не стоит, достаточно иметь в кармане хотя бы одну монетку или колесико. Пустим монетку катиться по столу. Скоро она начнет падать набок, но что для нас особенно важно – она и сворачивать будет в ту же сторону. Теперь представим себе, что монетка – это вращающийся маховик. Допустим, мы пытаемся свернуть ось этого маховика в ту же сторону, куда падает монета. Направление поворота монеты позволит нам определить, куда на самом деле будет сворачивать ось маховика. Вот и все правило.

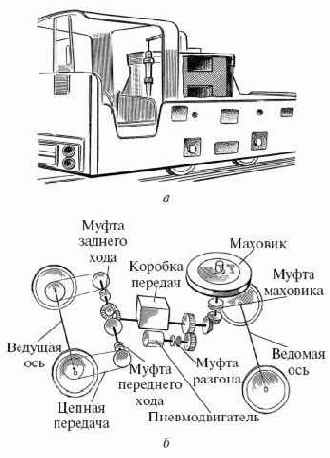

Маховичная грузовая тележка

Еще важнее для промышленности оказались маховичные локомотивы, работающие в шахтах и рудниках. Атмосфера некоторых подземных выработок настолько насыщена взрывоопасными газами, что там становится невозможным использование обычных электровозов. Только один вид транспорта – маховичный – дает полную гарантию от возникновения искры или пламени, способных вызвать взрыв.

Маховичная игрушка «йо-йо»

По принципу этой игрушки действует хорошо знакомый всем по урокам физики прибор – маятник Максвелла, демонстрирующий переход потенциальной энергии в кинетическую, и наоборот. Маховичные игрушки дали много для развития идеи накопления энергии во вращающихся маховиках. Во все времена не только дети, но и ученые любили наблюдать за ними, изучали их свойства. Например, великий Ньютон, поясняя открытый им закон инерции, описывал вращение волчка. Однако минуло немало лет, пока для маховика нашлась серьезная работа.

Маховичная игрушка «жужжалка» из грецкого ореха

Не менее интересную игрушку мастерили мы из крупного грецкого ореха. Орех просверливали или прожигали гвоздем в двух местах близ центра так, чтобы расстояние между отверстиями не превышало сантиметра. Потом пропускали в эти отверстия нити, связывали концы – и игрушка готова. Мы называли ее «жужжалкой». Многие из нас в то время считали, что «жужжалку» выдумали недавно, а она, оказывается, описана еще в древних кавказских рукописях. Для запуска игрушки нужно было надеть концы нитяной петли на пальцы, растянуть ее, а затем, закрутив орех на несколько оборотов, отпустить его. Орех начинал раскручиваться и вскоре по инерции уже сам закручивал нить в другую сторону. Здесь следовало чуть ослабить натяжение нити, чтобы дать ей возможность закрутиться на большее число оборотов, и снова растянуть. С каждым разом орех все стремительнее вращался вперед-назад, причем с сердитым жужжанием. Скорость его вращения достигала нескольких тысяч оборотов в минуту. Еще одна старинная маховичная игрушка – «йо-йо». На глиняный, деревянный или металлический маховик с кольцевой проточкой посередине наматывалась нить длиной около метра. Держа свободный конец нити в руке, маховичок приподнимали над землей и отпускали. Падая, он раскручивался, приобретая все более быстрое вращение. При этом в нем накапливалась энергия, достаточная для его последующего подъема вверх по нити почти до самой руки. Если при падении маховичка нить слегка натягивали, а при подъеме чуть ослабляли, то маховичок наезжал прямо на руку.

Маховичная катапульта

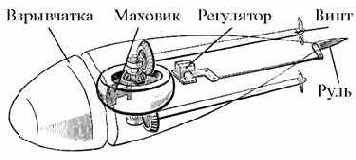

Двойную пользу можно получить от установки супермаховиков на легких тихоходных самолетах, у которых собственный двигатель развивает мощность не более 90-120 кВт. Супермаховик массой всего 13кг способен выдать мощность 115 кВт в течение 20 с, а массой 57 кг – 225 кВт в течение 60 с – время, вполне достаточное для взлета. Кроме того, раскрученный супермаховик обеспечит безопасность экипажа в случае остановки мотора самолета. Энергии, накопленной в супермаховике, хватит для трехминутного полета самолета без мотора. Летчики успеют выбрать пригодную для посадки площадку и приземлиться.

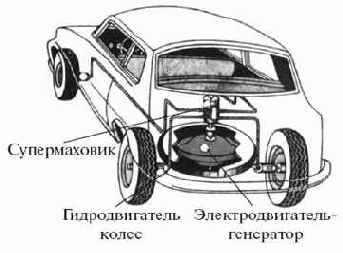

Маховичный автомобиль (махомобиль) Девида Рабенхорста

Другой конец вала супермаховика соединен с гидронасосом обратимого типа, который может работать и в режиме гидродвигателя; о таких гидромашинах я уже говорил. Жидкость – масло от гидронасоса через распределитель или, что одно и то же, через механизм управления махомобилем, подается в четыре маленькие гидромашины, встроенные в колеса махомобиля. Таким образом, все колеса махомобиля ведущие, и это очень хорошо – махомобиль быстро разгоняется, движется устойчиво, без заносов. В махомобиле нет таких привычных автомобильных частей, как сцепление, коробка передач, карданный вал, дифференциал, полуоси, электроаккумуляторы, стартер и генератор; отсутствует топливный бак и вся топливная система, система охлаждения с вентилятором, глушитель и, наконец, сам двигатель внутреннего сгорания. Махомобиль бесшумен, он не загрязняет окружающую среду выхлопными газами, приводится в движение практически мгновенно. Известно, что супермаховик может развивать громадные мощности, так необходимые автомобилям для быстрого разгона. Зарядка энергией, или разгон супермаховика, производится включением разгонного электродвигателя в сеть. Время зарядки – 20—25мин, что в десятки раз быстрее по сравнению с продолжительностью зарядки электроаккумуляторов. Для приведения махомобиля в движение повышают наклоном шайбы производительность насоса, и масло начинает поступать в гидродвигатели колес, разгоняя машину. Больше наклон шайбы – больше скорость. Махомобиль рассчитан на крейсерскую, то есть постоянную скорость 90 км/ч, причем кратковременно скорость может быть значительно увеличена, например для выполнения обгонов. Путь пробега махомобиля с одной зарядки пока около 60 км, но его планируется увеличить в три раза. Это при массе супермаховика 100 кг, скорости его вращения от 23 700 до 11 900 оборотов в минуту и запасе энергии 24 МДж. Удельная энергия супермаховика составляет 240 кДж/кг. Правда, уже испытаны супермаховики с удельной энергией в 650 и даже 700 кДж/кг, а это значит, что и путь пробега увеличивается почти до 500 км! У махомобиля рекордно малая по сравнению с электро– и автомобилями стоимость пробега – около доллара на 100 км пути.
Я думаю, вряд ли какой водитель откажется от такой машины! Посмотрим теперь, каковы характеристики агрегатов махомобиля Рабенхорста по мощности и массе. Разгонный электродвигатель мощностью 30—40 кВт – 18,4 кг, гидронасос мощностью 37,5 кВт – 11,4 к г, четыре гидродвигателя колес такой же общей мощности – 10 к г, приборы управления – 9 кг, шасси – 175 кг, кузов – 270 кг. Вместе с супермаховиком, его корпусом, подвеской и даже пассажирами выходит чуть более 600 кг. Махомобиль не боится длительных стоянок – маховик может вращаться без остановки почти полтора месяца. И это не предел, потому что так называемые кольцевые супермаховики, о которых будет сказано ниже, рассчитаны на более чем годичный выбег, а американский 45-килограммовый маховик в магнитном подвесе имеет столь малые потери, что способен крутиться без остановки свыше 10 лет! Подвеска супермаховика в махомобиле тоже магнитная, только она практичнее, чем «абсолютный» магнитный подвес: здесь есть подшипники, способные не только принимать на себя усилия при тряске, но и ослаблять гироскопическую нагрузку при повороте оси супермаховика. На сегодняшний день в разных странах уже построено много супермаховичных автомобилей и автобусов. Некоторые из них, как и швейцарский гиробус, оснащены штангами и могут двигаться как троллейбус. Но при этом раскручивается и супермаховик, который потом снабжает током тяговые электродвигатели. Такие машины, названные гиротроллейбусами, не тратят время, подобно гиробусу, на раскрутку супермаховика, так как «зарядка» идет на ходу. Затем, после разгона супермаховика, гиротроллейбусы едут на накопленной энергии до конечной остановки через весь город. В отличие от швейцарского гиробуса, маховик в таком гиротроллейбусе весит не 1,5 т, а всего около 300 кг.

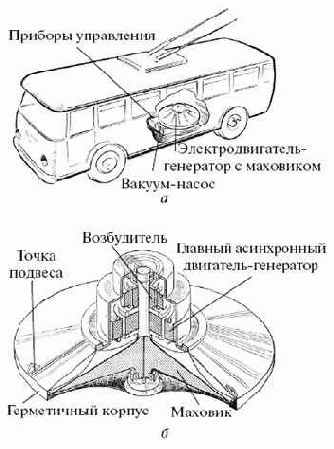

Маховичный экспериментальный рекуператор

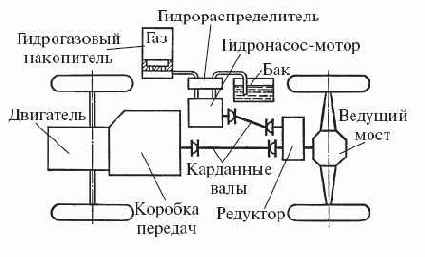

Другое дело, если речь идет о транспортном средстве с автономным двигателем, например автобусе. Его, конечно, проводами с неподвижным накопителем не свяжешь – тут придется устанавливать накопитель прямо на машине. Наш опыт изготовления и испытаний автобуса с таким агрегатом на борту в специфических российских условиях описан в шуточном рассказе «Трудности производства». Изготовляли и испытывали мы автобус и с гидрогазовым накопителем, о котором речь шла еще в начале книги. «Трудности производства» были почти теми же, даже еще «покруче». Сейчас смешно вспоминать, а тогда, когда я сидел на баллоне, в котором было 250 атм. давления, а между ногами у меня проходило два толстенных шланга с тем же давлением, мне было не до смеха. Ведь и баллон, и шланги были экспериментальные, готовые «рвануть» в любой момент. Потом мне рассказывали, что масло под таким давлением не только режет части тела как нож, но и мгновенно заполняет всю кровеносную систему!

Маховичный лифт

Поистине безграничные возможности открываются перед супермаховиками в космосе. В космическом вакууме у супермаховиков совершенно нет потерь на трение о воздух, а невесомость устраняет нагрузки на подшипники. В этом случае подшипники могут быть простыми «сухосмазывающимися» втулками. На некоторых спутниках связи уже несколько лет используют супермаховичные накопители энергии. Дело в том, что спутники связи, транслирующие на большие расстояния телефонные разговоры, телепрограммы и радиопередачи, работают обычно не только от солнечных батарей, но и от аккумуляторов энергии, которые дают ток, пока Земля загораживает спутник от Солнца и тот находится в тени. Однако время жизни электрохимических аккумуляторов невелико, они быстро выходят из строя, а из-за них прекращает существование и сам спутник, который мог бы служить еще долго. Вот и пал выбор на долговечные супермаховики. Они вращаются в магнитной подвеске со скоростью 40 тыс. оборотов в минуту. Плотность энергии супермаховиков для спутников связи примерно 0,1 МДж/кг. В исследовательском центре США создана супермаховичная установка для международной космической станции, превосходящая по своим показателям ранее применявшиеся никель-водородные аккумуляторы. Супермаховик запасает большее количество энергии, а срок его службы вдвое дольше, чем у химических аккумуляторов. Видимо, не обойтись без супермаховиков и на космических станциях, которые отправятся к далеким планетам, где почти нет солнечного света, дающего энергию для питания электронного оборудования станций. По мнению ученых, кратковременных включений пиропатронов будет вполне достаточно, чтобы с помощью газовой турбины так разогнать супермаховик, что его энергии надолго хватит для бесперебойной работы всех приборов. В космосе супермаховики необходимы и для более прозаических дел – например, для ремонта станций, приведения в движение механизированного инструмента. Допустим, космонавту нужно просверлить отверстие или завернуть гайку. Если он применит обыкновенную дрель или гайковерт, то реактивный момент, действующий на корпус ручного инструмента, закрутит в первую очередь самого космонавта. На Земле такого не случается, так как этому противодействует сила тяжести и сила трения, а в условиях невесомости – это обычное явление. Теперь проделаем следующий опыт. Возьмем самый простой детский волчок – юлу, укрепим на ее кончике сверло, разгоним юлу и уберем руку. На первый взгляд как будто ничего удивительного – юла стоит на сверле и сама сверлит подставку. А ведь ни с какой из обычных дрелей подобный опыт никогда не получится. Даже у электрической дрели корпус тотчас завертится в противоположную сторону и порвет все провода. Дело в том, что маховики и супермаховики обладают свойством «безреактивности», то есть при вращении они не оказывают реактивного действия на корпус и другие части устройства. Маховик связан с корпусом только подшипниками, а они, свободно проворачиваясь, не передают вращательных усилий.

Маховичный накопитель для рекуперации энергии торможения трамваев

Аналогичные системы можно применять и в метро, только по размерам и массе они будут на порядок больше – ведь энергия тормозящего метропоезда огромна. Под стать этим размерам и экономическая эффективность – тоже на порядок больше, чем у трамвая. Ведь метрополитен – один из главнейших потребителей энергии в крупном городе.

Американские инженеры пошли по другому пути: они установили маховичные накопители энергии прямо в вагонах метропоезда. Храбрецы американцы – это очень рискованный шаг! Ведь маховик-то у них тоже монолитный, кованый, массой 250 кг, набран из нескольких фасонных дисков. Не ровен час – случайно или по злому умыслу – разорвется на полной скорости – ущерб, как от бомбы того же веса. Это же монолит, а не супермаховик, который, если и выходит из строя, то без страшных последствий! К такому маховику «приложен» мотор-генератор в 2 т массой. При этом на каждый вагон требуется по два таких агрегата – итого 5 т лишнего веса. Маховичный метропоезд испытали в Нью-Йорке и получили около 30 % экономии электроэнергии. Такой же эффект можно получить и от стационарного накопителя, только его не надо было бы возить с собой, да и был бы он совершенно безопасным для людей, так как установили бы его в отдельной нише под землей.

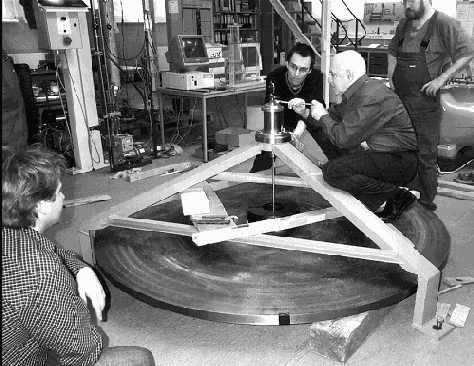

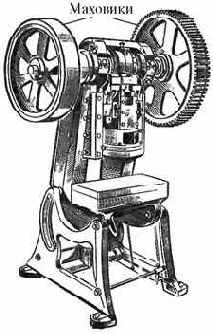

Маховичный пресс

Свойство маховика сохранять ось вращения в пространстве поначалу поражало меня, как, впрочем, и каждого, кто впервые сталкивался с этим свойством. Только позже я понял, чем оно объясняется. Но уже до этого, наблюдая гироскопический эффект, я твердо решил применить его при создании маховичной «энергетической капсулы».

Маховик берется за дело

Средневековая Европа. Процветает схоластика, алхимия, не сидят без работы и астрологи. Странный и страшный период в истории Европы, когда на несколько веков она погрузилась во мрак отсталости и невежества. О маховиках тогда, конечно, никто и не думал. Да и о каких маховиках могла идти речь, когда «ученые мужи» были заняты поисками «философского камня», изгнанием дьявола, размышлениями на тему: «Сколько ангелов уместится на булавочной головке?» Но почти через тысячу лет после гибели высокоразвитого в техническом отношении античного Рима в Европе постепенно опять начинают заниматься делом. Медленно, но верно развиваются технические науки, появляются машины. Машины поначалу были несложные, приводимые в движение вручную с помощью рукояток. Тот, кто пробовал завести двигатель автомобиля рукояткой, хорошо знает, как это трудно. А каково же было людям средневековья? Для того чтобы машина работала, им приходилось крутить рукоятки с утра до вечера, изо дня в день, из месяца в месяц, из года в год. Будучи, по существу, «живыми двигателями» средневековых машин, они быстро выбивались из сил, производительность их труда заметно падала. И вот однажды кто-то догадался снабдить рукоятку маховиком. Это позволило значительно облегчить труд работников. Отныне маховик стали применять в самых различных технических устройствах. Характерным примером использования маховика в старинных машинах может служить ковшовый водоподъемник XV века, колесо которого должен был поворачивать вручную специально нанятый для этого работник. В те моменты, когда человеку было удобно вращать рукоятку, укрепленный на ней достаточно большой маховик «принимал» у него часть энергии и возвращал ее тогда, когда крутить рукоятку становилось уже неудобно. В результате и человек меньше утомлялся, и машина работала более равномерно. Другой пример – поршневой насос конца XV – начала XVI века. Помимо неудобства пользования рукояткой, здесь требовалось преодолеть еще одну сложность. Когда поршень поднимал воду, крутить рукоятку было намного тяжелее, чем во время его спуска. И нередко случалось так, что при подъеме у работника просто не хватало сил провернуть рукоятку, оказавшуюся в неудобном для него положении. Применение маховика позволило решить эти проблемы.

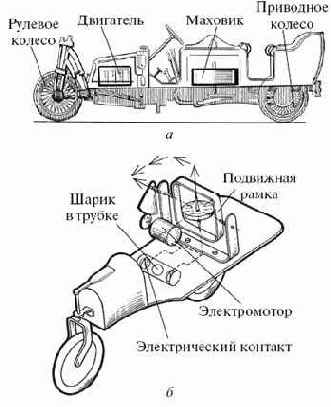

Маховик перебирается на транспорт

Наступил XIX век – век настоящего расцвета машиностроения. Неизменный спутник машин – маховик завоевывал все более прочное место на транспорте. А впервые он был использован на транспортном средстве в 1791 году гениальным русским механиком-самоучкой И. П. Кулибиным, который применил его в своей знаменитой «самокатке». Надо сказать, что «самокатки», «самобеглые коляски» и прочие «безлошадные» транспортные средства появились задолго до И. П. Кулибина. Но Кулибин не знал об этом и создавал все заново. Не подозревая о существовании иных конструкций «самокаток», где маховиков и в помине не было, он положил начало новому применению маховичных накопителей. Еще в Древнем Риме дети катались на досках с приделанными к ним четырьмя колесами. Это были первые примитивные бестягловые тележки, работающие на мускульной энергии самого пассажира. Существовали в античном мире и мускульные экипажи побольше, в частности в виде большой улитки.

Маховики различных форм

Так я пришел к важному для себя заключению: энергия каждого килограмма массы маховика зависит от его формы и прочности! Уже позже, по окончании института, я доказал математически существование этой зависимости, но еще раньше, в школьные годы, подсчитал, что если при изменении формы маховика – от самой худшей к самой лучшей – энергия возрастет незначительно, максимум в три раза, то при многократном повышении прочности во столько же раз увеличится и плотность энергии, причем это увеличение ничем не ограничено. Правда, тут получался порочный круг. Непрочный, например глиняный, маховик накапливает мало энергии, но разрыв его не так уж опасен, а прочный, скажем, стальной, может накопить большую энергию, однако разрыв его столь опасен, что приходится заботиться о повышении запаса прочности. А это опять-таки равносильно снижению прочности. Конструкторам маховиков никак не удавалось вырваться из этого замкнутого круга, поэтому маховики играли вторую, если не третью, роль среди накопителей энергии…

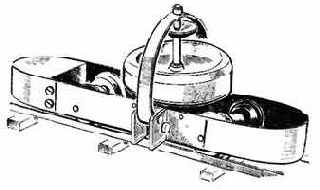

Маховоз З. Шуберского

Размеры и масса маховиков весьма внушительны: каждый маховик диаметром 12 футов (3,6 м) и массой около 300 пудов (5 т). Сам маховоз имеет массу 2330 пудов (40 т). Окружная скорость обода маховика связана со скоростью поезда и превышает ее в 12 раз. Кинетическая энергия, накапливаемая маховиками, – около 2,3 млн пудо-футов (114 МДж). Набирая кинетическую энергию на спусках или на ровном пути при помощи паровоза, маховоз должен был помогать поезду преодолевать крутые подъемы. Допустим, сам паровоз может преодолеть уклон только в 5 тысячных (подъем на 5 метров за 1 километр пути), а с маховозом он взойдет по подъему, в три раза более крутому, из которых 2/3 подъема будут преодолены за счет энергии маховоза и лишь 1/3 – самого паровоза. Шуберский предлагал использовать свое изобретение и для поездок «малыми поездами» на небольшие расстояния. Например, если прицепить к маховозу один пассажирский вагон массой 625 пудов (10 т), то этот поезд при разгоне его паровозом до скорости 28 верст в час (30 км/ч) на участке в 2 версты (2,1 км) пройдет за счет энергии маховиков внушительное расстояние – 55 верст (60 км) до остановки. Если не доводить поезд до полной остановки и использовать, скажем, 75 % всей кинетической энергии, пробег сократится до 40 верст (43 км). Если же удвоить скорость поезда, то есть довести ее до 55 верст в час (60 км/ч), вполне нормальной и даже низкой скорости для поездов, то пробег увеличится в 4 раза и составит уже 170 км. Это весьма неплохо для поезда, движущегося за счет аккумулированной энергии! Тщательный расчет, проведенный Шуберским, показал, что расход топлива с применением маховоза может быть снижен не менее чем на 25 % – цифра, удивительно близкая к современным данным для махо-вичных рельсовых машин, например для поезда с маховиками в нью-йоркском метро. Свое описание маховоза Шуберский заканчивает словами, полными патриотизма: «Вполне я был бы счастлив, если бы мое изобретение обратило бы на себя внимание и могло послужить в пользу скорейшего развития отечественных железных дорог». Потом маховиком заинтересовался американец Дж. Хауэлл. Правда, машину, на которую он его поставил, лишь условно можно назвать транспортным средством, так как это была боевая торпеда. Маховик торпеды Хауэлла, разработанный в 1883 году, раскручивался паровой машиной за одну минуту, после чего торпеда проходила около 1,5 км с достаточно высокой скоростью – 55 км/ч. Маховик имел диаметр 45 см, массу 160 кг, скорость его вращения достигала 21 тыс. оборотов в минуту. Накопленная в маховике энергия составляла 10 МДж. Вращение от маховика с помощью конических шестерен передавалось на гребной винт с регулируемым углом наклона лопастей.

Малогабаритный супермаховичный накопитель национальной лаборатории «Лауренс-Ливермор» (США)

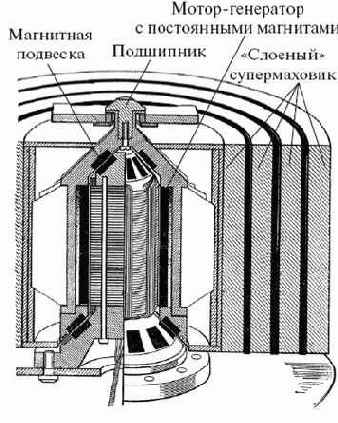

Наиболее современный малогабаритный супермаховичный накопитель разработала знаменитая национальная лаборатория «Лауренс-Ливермор» (США), пожалуй, лучшая лаборатория в мире военной техники. Накопитель высотой 40см, объемом 40 л и массой 75 кг содержит супермаховик, навитый из высокопрочного углепластика (графитового волокна со связкой), выдерживающего напряжения в 7 ГПа и обеспечивающего колоссальную плотность энергии – 545 Вт·ч/кг. Супермаховик вращается с максимальной частотой 60 тыс. оборотов в минуту, накапливая энергию до 1 кВт·ч и развивая мощность до 100 кВт. Таким образом, весь агрегат – с корпусом, магнитной подвеской и обратимой электромашиной (мотор-генератором) мощностью в 100 кВт, с супермаховиком и его ступицей – имеет плотность энергии около 14 Вт·ч/кг и плотность мощности – 1,34 кВт/кг. КПД накопителя – около 0,92. Пока этот накопитель – подлинное чудо техники, настоящая «энергетическая капсула», только малогабаритная. Живут идеи А. Г. Уфимцева и в проекте американского ученого Стивена Поста, который предложил для крупной электростанции гигантский супермаховик, имеющий массу 200 т, диаметр 5 м и развивающий 3500 оборотов в минуту. Такой супермаховик может накопить уже свыше 70 тыс. МДж энергии. Чуть меньшей энергоемкостью обладают маховичные системы для бесперебойного питания, которые уже выводит на рынок фирма AFS Trinity. Эти агрегаты могут объединяться в сети, что повышает общую энергоемкость системы.

Мечте – 5500 лет!

... Автор, запутавшись в сложном поиске «энергетической капсулы», решил искать ее самым простым путем и, кажется, не ошибся…

Метеорит на привязи

Итак, я перебрал почти все идеи, казавшиеся мне сколько-нибудь перспективными, но «капсулы» так и не нашел. Каждый раз все складывалось вроде бы отлично, появлялись радужные надежды, а затем возникали непредвиденные осложнения, они громоздились друг на друга, и мои надежды в конце концов рушились. Неужели всякая победа в технике достается только многолетним кропотливым трудом? Известно, что так работал, например, великий Эдисон, тратя на отдых и другие «бесполезные», с его точки зрения, занятия минимум времени. Но ему же принадлежат слова: «Огромное большинство людей предпочитает безмерно трудиться, лишь бы немного не подумать». Конечно, хорошо бы найти в природе какой-нибудь аналог накопителя и, взяв его за основу, попытаться создать «энергетическую капсулу». Однако попробуй найди такой аналог. Раскаленное Солнце? Было, это же тепловой аккумулятор. Сила гравитации? Тоже было – аккумулятор Армстронга, или, попросту, поднятый груз. Упругие ветви деревьев? Пружина. Электрический скат? Электроаккумуляторы. Грозовые облака? Конденсаторы. Шаровая молния? От нее я отказался только что. Может, метеориты? Они все-таки имеют гигантскую скорость, способны насквозь пробить космический корабль. Пусть даже их скорость будет весьма небольшой по космическим масштабам, километров десять в секунду, но и тогда кинетическая энергия каждого килограмма массы метеорита составит половину квадрата скорости, или… 50 МДж. Это ведь столько, сколько накапливает шаровая молния! А есть метеориты гораздо быстрее. Разгонишь метеорит до скорости вдвое большей – накопишь вчетверо большую энергию.

Метеориты «на привязи» очень напоминают маховик со спицами

Я не поверил себе. Решение лежало на поверхности. Возможно ли, что никто раньше не додумался накапливать энергию в бешено мчащемся метеорите? Ну хорошо, а как эту энергию отобрать у метеорита? Гнаться за ним на космическом корабле? Неудобно, сам при этом превратишься в аккумулятор такой же по величине энергии. Стало быть, надо привязать метеорит тросом к некой оси, и пусть он ходит вокруг нее по кругу. Вращая эту ось, а вернее, вал, можно разгонять метеорит – накапливать в нем энергию и, напротив, замедлять его бег при отборе энергии. Пожалуй, лучше даже взять несколько таких метеоритов на привязи и состыковать их между собой, чтобы получилось кольцо. И пространство Метеориты «на привязи» очень напоминают маховик со спицами удастся сэкономить, и… К моему удивлению, вышло нечто очень знакомое. Так это же маховик – обычный маховик в виде тяжелого колеса со спицами! Маховики давным-давно применяют для выравнивания хода машин, они присутствуют в любом автомобильном двигателе, в магнитофонах, в швейных машинах, механических ножницах, прессах… В общем трудно, наверное, назвать машину, в которой нет маховика или какого-нибудь тяжелого колеса, выполняющего ту же роль. Почему же тогда маховики не используют для накопления больших количеств энергии? Ведь если даже плотность энергии маховика окажется в сотни раз меньше, чем я подсчитал для метеорита, все равно он будет на уровне лучших аккумуляторов, созданных когда-либо человеком! Любое серьезное дело, как я уже понял, требует основательной подготовки. Мне теперь предстояло подробнее ознакомиться с маховиками, и начать я решил прямо с той поры, когда они появились.

Мифы и правда об электромобиле

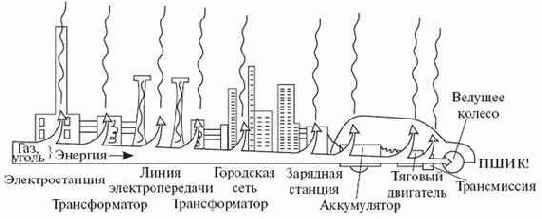

Честно говоря, я не понимаю людей, которые авторитетно пишут и говорят: «Вот придумают емкий и эффективный аккумулятор энергии, и тогда придет конец автомобилям – будут одни электромобили!» Да полноте, господа хорошие, знаете ли вы, сколько сейчас в мире автомобилей и какова суммарная мощность их двигателей? Точное число, конечно, назвать трудно, но каждый год в мире выпускают 40—50млн автомобилей, только половина из которых идет на замену износившегося парка. Получается, что в мире эксплуатируются сотни миллионов автомобилей. Если заменить их на аккумуляторные электромобили, то от чего заряжать-то их будем? Ведь суммарная мощность всех автомобильных двигателей многократно превышает мощность всех электростанций мира. А электроэнергии и так не хватает – про «веерные» отключения, надеюсь, не забыли? Из-за перегрузки электросетей отключаются крупные районы даже в благополучных странах. И подключение на зарядку сотни-другой миллионов электромобилей – не более чем кошмарный сон энергетика. Если речь идет только о городском транспорте, об электрокарах или микроэлектромобилях для обслуживания пресытившихся игроков в гольф – то в этом случае, энергетики могут еще спать спокойно. Много говорят об экономичности аккумуляторных электромобилей. Дескать, прожорливый двигатель не сравнить с экономичным аккумулятором. «Не верю!» – как любил говорить К. С. Станиславский, давайте убедимся сами, какой путь проходит электроэнергия от электростанции до аккумулятора электромобиля.

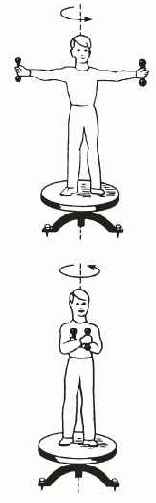

«Мягкий» супермаховик

Вышел обычный ленточный супермаховик, в котором лента, однако, была склеена только на поверхности обода. Отходя от обода в виде двух или нескольких витков, она дальше наматывалась уже без клея. Когда намотка достигла вала супермаховика, я закрепил на нем концы ленты. Сам супермаховик был посажен на этотвал свободно в подшипниках. Стоило теперь остановить вал, и лента начинала навиваться на него, уменьшая инертность супермаховика. Скорость его вращения при этом увеличивалась. Картина получалась парадоксальная – супермаховик никто не разгоняет, он предоставлен самому себе, и все же он разгоняется! И будет разгоняться до тех пор, пока вся энергия, накопленная в супермаховике, не перейдет в тонкий внешний слой и не разорвет его! Это явление напоминает эффект кнута. При ударе об пол вся кинетическая энергия длинного кнута переходит в его кончик, поскольку центральная часть кнута, прикоснувшись к полу, останавливается. Сосредоточившись в самом кончике, кинетическая энергия так сильно разгоняет его, что мы слышим резкий взрывообразный звук, а кончик кнута при этом нередко отрывается. Практическая польза от саморазгоняющегося супермаховика очевидна – время от времени разгоняя маховик его же энергией, мы обеспечиваем наивыгоднейшие условия работы привода, ведь супермаховик до выделения всей своей энергии вращается с постоянной скоростью. А чтобы отпущенный вал не раскручивался в обратную сторону, его надо связать с супермаховиком храповой муфтой, допускающей вращение только в одну сторону. Соединив вал подобного маховика с машиной, мы повысим «мягкость» рабочей характеристики – ценнейшее свойство для большинства машин. В чем выражается эта «мягкость»? При торможении обычного маховика он сразу не замедлится – таково свойство маховиков. Если мы затормозим его слишком сильно, то либо вал, либо другая деталь сломаются. Рабочую характеристику в этом случае называют «жесткой». Если же мы попытаемся остановить таким образом вал «мягкого» супермаховика, то он сперва поддастся, замедлится. Потом мы почувствуем, что вал как бы набирает силу,– на него навиваются все новые и новые витки ленты, диаметр намотки растет, – и мы уже не в состоянии удержать его – вал прокрутится. Чуть отпустив вал, мы тем самым ослабим нагрузку, и вал раскрутится быстрее супермаховика, передавая ему лишние витки ленты. Вот такая характеристика – «мягкая»! «Мягким» супермаховиком можно производить, например, плавные торможения и разгоны машин. Он способен работать даже в режиме «часовой пружины», только в тысячи раз более энергоемкой. Правда, «заводить» такую пружину посложнее, чем обычную. Мои конструкции «самонесущих» маховиков переменной инертности тоже были признаны изобретениями.

Мои изобретательские злоключения

Здесь, как я полагаю, уместно рассказать о том, что представляло собой забытое теперь «авторское свидетельство» на изобретение и чем оно отличалось от принятого почти во всех странах мира патента. А заодно и о моих злоключениях, связанных с признанием супермаховика изобретением.

Мой микроэлектромобиль

Стартерный двигатель я установил у одного из задних колес, на качающемся рычаге. Вместе с фрикционом двигатель прижимался к колесу пружиной. С аккумуляторной батареей он был соединен несколькими толстыми проводами так, чтобы к нему можно было подключать различное напряжение: 6, 8, 10 и 12 В. Один провод – общий, а другие подключались к клеммам стартера через соответствующие переключатели. Каждому напряжению соответствовал отдельный переключатель. Получилась своеобразная коробка передач. Управление машиной было несложным – руль и переключатели, которые обеспечивали нужную скорость. Тормоза я взял от мопеда. Задние колеса посадил на ось с помощью подшипников, привод был только на одно колесо. Это давало возможность автомобилю свободно поворачивать вправо и влево. Такие приводы характерны для микро-мобилей. Я немало поездил на своем электромобиле. Выбирал и ровные, и наклонные дороги, развивал на некоторых участках скорость до 40 км/ч. Единовременный пробег в разных дорожных условиях составлял около 10 км, дальше разряжать аккумулятор было ни к чему – он мог испортиться. Соотношение массы аккумулятора и мощности двигателя (стартера) с массой электромобиля (а он весил со мной вместе до 100 кг) оказалось примерно таким же, как и у стандартных зарубежных электромобилей. Поэтому мои выводы могли быть распространены на все эти машины. А выводы были следующие: электромобиль прекрасно идет по ровным дорогам с постоянной скоростью; дальность пробега электромобиля в этих условиях может быть достаточно большой, в расчете, конечно, на емкие аккумуляторы; разгоняется электромобиль очень вяло, медленно набирает скорость. Он не может вписаться в городское движение. У светофора, например, он будет сдерживать всю колонну автомобилей позади себя; в гору электромобиль либо не едет вообще, либо едет очень медленно и очень недолго; аккумуляторы при этом мгновенно «садятся»; торможения и разгоны катастрофически сокращают дальность пробега электромобиля; десяток торможений и разгонов до предельной скорости поглощает всю энергию аккумулятора; зарядка аккумуляторов удручающе длительна.
В чем тут дело? Казалось бы, электродвигатель обладает всеми положительными качествами, необходимыми автомобилю, – способностью переносить перегрузки, удобством управления, экономичностью. Троллейбус, который приводится в движение электромотором, при разгонах оставляет далеко позади себя автобусы с двигателем внутреннего сгорания, перегоняет их при движении на подъемах. Почему же электромобиль отстает от троллейбуса? Да потому, что троллейбус получает энергию извне, от электросети, а электромобиль – от собственной батареи. А электроаккумуляторы, даже с большой плотностью энергии, обеспечивающей долгий пробег, имеют очень небольшую плотность мощности. Этот показатель у электроаккумуляторов во много раз ниже, чем у автомобильных двигателей. Например, хороший двигатель массой 100 кг развивает мощность до 80-100 кВт. А аккумуляторная батарея той же массы – не более 8 кВт! И то при этом она достаточно быстро разряжается. Для того чтобы полностью сравняться с автомобилем, электромобиль должен иметь аккумулятор, основные показатели которого – плотность энергии и мощность – были бы в пять-десять раз выше нынешних. Что ж, видимо, этим и придется заняться специалистам.

Мой микромобиль – гибрид

Открывая вентиль баллона, я подавал углекислоту в гайковерт, он вращал колесо, и микромобиль катился. Но теперь пневмодвигатель не замерзал, как в моем недавнем опыте с воздуховозом. Я поставил на пути газа из баллона в пневмодвигатель накопитель тепла, используя кастрюлю, и внутри поместил змеевик из металлической трубки (он был взят из выброшенного холодильника). В кастрюлю заливалась кипящая вода, а впоследствии и расплавленный парафин. Углекислый газ, проходя через змеевик, сильно нагревался и отдавал микромобилю значительно больше энергии. Если правильно подобрать передаточное число цепной передачи от патрона гайковерта к колесу, то на таком микромобиле можно проехать около километра. Позднее я додумался применить здесь цепную «коробку скоростей» от гоночного велосипеда и несколько баллонов с углекислотой, вследствие чего длина пробега микромобиля еще больше увеличилась. Баллоны с углекислотой нужно было периодически заряжать на тех же станциях, где заряжают водители свои автомобильные огнетушители. Или покупать уже заряженные баллоны в автомагазинах. Что и говорить, дороговатым получалось катание, но зато было интересно.

Мой резиноаккумулятор

Потом я соединил вместе десять таких «резиноаккумуляторов», расположив их под днищем коляски, с приводом на одно заднее колесо. Второе посадил на ось свободно. Передние колеса я сделал рулевыми и проехал на своем «резиновозе» уже метров 300, вызвав удивление у прохожих. Еще бы! Детская коляска с длинноногим «малюткой» сама собой катилась по улице, причем довольно быстро и бесшумно, словно печка с Емелей из сказки! Моим «резиноаккумулятором» заинтересовались специалисты, тоже из числа прохожих. Один из них, работавший на заводе, посоветовал мне подать заявку в Комитет по изобретениям, описав устройство «резиноаккумулятора». Он и помог составить заявку, так как это оказалось непросто, особенно если делаешь это в первый раз.

Какова же была моя радость, когда я получил официальное письмо, где говорилось, что мой «резиноаккумулятор» признан изобретением. А затем, почти через год, мне торжественно вручили государственный документ – авторское свидетельство на изобретение. Это был красивый диплом с красной печатью и зеленой лентой, с номером моего изобретения и чертежом «резиноаккумулятора». Тот, кто получает такое авторское свидетельство, уже считается изобретателем. Я очень гордился этим документом и повесил его на стенку. Надо сказать, что «резиноаккумулятор» действительно вышел неплохой. Правда, он запасал не 30, как я ожидал, а всего 3 кДж/кг, но и это было в десятки раз больше, чем может накопить пружина. Кстати, резина накапливает больше всего энергии и выделяет ее при максимальном КПД не при комнатной температуре, а при той, которая бывает в жаркой русской бане – при 80—90 °С! Поэтому-то автомобильные резиновые шины прочнее и экономичнее именно при данной температуре, которую они сами и принимают во время длительной езды с полной нагрузкой. Конечно, я понимал, что это не совсем тот аккумулятор, о котором мечталось. И энергии не мешало бы побольше, и потерь ее в резине многовато. Да и материал – резина – недолговечный по сравнению, например, с металлом. Что ж, значит, все еще впереди.

Музыкальная струна, растягиваясь под нагрузкой и накапливая энергию, может удлиниться почти на 2 %

Конечно, музыкальная струна – это уникальный дорогой материал. Для обычных стальных пружинных материалов плотность энергии снизится более чем вдвое. Учитывая неравномерность напряжения пружинного материала, а также делая поправку на необходимый запас прочности, я подсчитал, что каждый килограмм пружины способен накопить не более 0,5 кДж энергии. Значит, автомобилю массой в 1т для прохождения 100 км пути потребуется пружинный аккумулятор массой 50 т!

На позициях сотрудничества

Накопители энергии издавна помогают друг другу в работе. Если бензиновый и, скажем, дизельный двигатели незачем ставить на автомобиль одновременно, то аккумуляторы разных типов, наоборот, целесообразно объединять. Я уже говорил о том, как тепловые аккумуляторы помогают газовым отдавать больше энергии,– рассказывал про трамвай, который «заправлялся» сжатым воздухом и кипятком, про свой микромобиль, что работал от газового аккумулятора – баллона с углекислотой вместе с тепловым аккумулятором – кастрюлей с расплавленной солью. А могут ли столь же успешно «сотрудничать» маховичные накопители ну хотя бы с электроаккумуляторами? Оказывается, это сотрудничество одно из самых перспективных. Помните недостатки электромобиля? Он медленно разгоняется, не идет в гору, не может использовать кинетическую энергию, выделяемую при торможении. И всему виной невысокая плотность мощности электроаккумуляторов. По той же причине сами электроаккумуляторы не выносят быстрой зарядки. Они либо портятся, как, например, свинцово-кислотные, либо просто тратят «лишнюю» мощность на нагрев, как щелочные. Обыкновенные же маховики, не говоря об «энергетических капсулах» – супермаховиках, развивают какие угодно мощности, лишь бы выдержал привод, и, кроме того, позволяют сохранять кинетическую энергию транспортного средства. Соединив эти два накопителя на одном электромобиле, можно получить большой выигрыш. Электроаккумуляторы движут такой электромобиль только по ровным дорогам без уклонов, где не требуется торможений и разгонов, – иными словами, они обеспечивают ему крейсерскую скорость. А там, где нужны разгоны, обгоны, торможения, подъемы в гору, берется за дело супермаховик. По сравнению с обычным электромобилем здесь значительно повышается максимальная скорость, более чем вдвое сокращается время разгона, путь пробега увеличивается почти в два раза.

НАЧАЛО МЕЧТЫ

... Автор вспоминает, как он, разочарованный в ряде других занятий, приходит к решению стать энергетическим «банкиром» и посвятить себя поиску «энергетической капсулы» – этакого «банка» для хранения энергии, не подозревая о том, каким трудным, но увлекательным делом это окажется, и сколько подводных камней и побед ждет его на этом пути. Кто в юности не мечтает совершить выдающееся открытие, сделать ценное изобретение? Кто не хочет удивить современников и остаться в памяти потомков? Кто не хочет, чтобы его называли гением? Вот с этих честолюбивых замыслов и начался мой путь к «энергетической капсуле». Предыдущие мои попытки поразить мир – то игрой на скрипке, то сочинением стихов – кончались глубоким, почти летаргическим сном слушателей. Домашним занятиям гиревым спортом был положен конец жильцами нижнего этажа, а увлечению химией, из-за взрыва – всеми соседями сразу. Печальнее всего закончилась для меня попытка обрадовать человечество открытием в области медицины. Создав «чудодейственное» средство от облысения в двух составах, один из которых нужно было втереть в голову, а другой – выпить, я решил испробовать его на себе. Побрив голову, я приступил к опыту… И сразу же был доставлен в больницу. Мне казалось, что голова начала переваривать пищу, а в желудке выросла шевелюра. Вероятно, в волнении я перепутал составы.

Небольшая экскурсия в молодость

Как быстро пролетело время! Еще пятнадцатилетним юношей я принялся за поиск «энергетической капсулы», а сегодня мне уже страшно сказать сколько. Прошло полвека, пятьдесят лет непрерывной работы, но задача создания «энергетической капсулы», пожалуй, только сейчас встала передо мной во всей своей грандиозности. Энергия и топливо стали как никогда дорогими, экология – глобальной проблемой, запасание энергии впрок – насущной жизненной потребностью человека. Тем более, появились новые перспективные материалы, которые могут радикально улучшить показатели супермаховиков, его магнитной подвески и других сопутствующих устройств. Я не изменил своей мечте – все, что сделано и достигнуто мною, так или иначе связано с ней. К двадцати годам – первые изобретения, научные статьи, модели; к двадцати пяти – степень кандидата наук, первые опытные машины с маховиками, идея супермаховика; к тридцати пяти – докторская степень, звание профессора, должность заведующего кафедрой. И сейчас – новые книги, новые изобретения, новые машины. Меня выбрали академиком одной из международных академий, связанной с экологией. У меня появилось много молодых и талантливых учеников, страстно увлеченных своим делом. И это самое приятное.

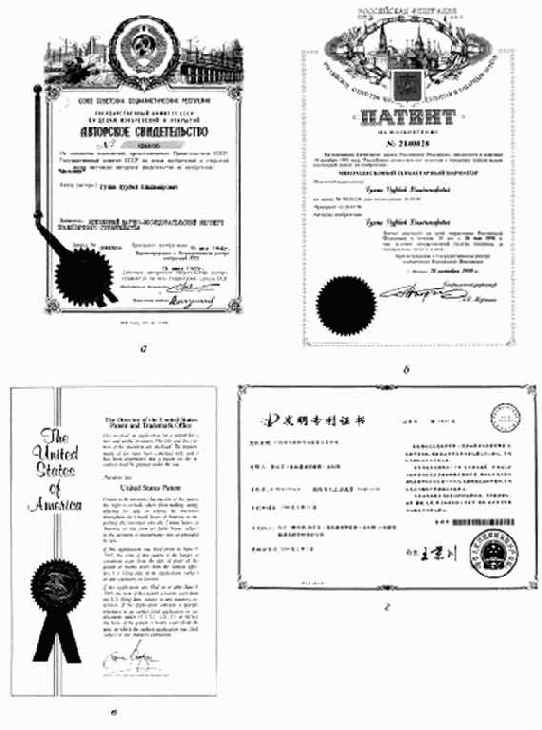

Некоторые патентные документы

Когда автор создает свое изобретение, то он как его собственник хочет иметь на него права; иначе «пираты», прознавшие про «секрет изобретения», начнут применять его самостоятельно, показывая большую «фигу» автору. Так, например, сейчас это часто делают с записями новых песен и фильмов. Чтобы получить такие права, изобретатель платит государству пошлину (немалую, между прочим!), и специальная служба проверяет среди миллионов других патентов «всех времен и народов», нет ли сходного, «порочащего» новое изобретение. Если нет – патент выдается, обычно на 20 лет. Изобретатель платит за поддержание этого патента в силе ежегодную пошлину, а дальше может делать с ним что угодно – может продать права полностью или частично, а может «положить под сукно», что тоже часто бывает. После того как был образован СССР, вместо патентов изобретателям стали выдавать такие красивые «грамоты», подтверждающие их авторство: «авторские свидетельства». А собственником изобретения становилось государство, так сказать в «добровольно-принудительном» порядке. Зато не надо было платить пошлину, а в случае «внедрения» изобретения автору даже кое-что выплачивали, особенно если в числе авторов были ответственные работники министерств или директора предприятий, которых чаще всего брали в «соавторы» изобретатели. Патенты, хоть формально и существовали, почти не выдавались – пошлину за них все равно надо было платить, а реализовать патент в СССР было практически невозможно. В то же время государство продавало наши изобретения за рубеж, получая, конечно, в соответствующих странах патенты. Грабеж, короче, причем среди бела дня… Но была и своеобразная выгода, которой пользовались хитрые «жучки-изобретатели» (а мне приходилось часто с ними встречаться, потому что я долгое время работал в патентной системе страны). За выданное авторское свидетельство, поданное от имени государственного предприятия (а иных почти и не было!), автору полагалась премия – до 50руб. (это примерно месячная стипендия студента). Так вот, эти «жучки», разобравшись в патентных тонкостях, подавали заявки на изобретение сотнями.
По сути дела, предложения были чаще всего бесполезные (ну, например, чайник с двумя носиками), но новые – таких в мире еще никто не заявлял. И выдавали «жучкам» авторские свидетельства, премии в придачу, а еще и титулы почетные присуждали. Чтобы снизить поток таких «липовых», никому не нужных изобретений, государство придумало хитрость – проверять предложения на полезность, чтобы «туфту» всякую ему не «подсовывали». Заявки на изобретение отправляли по заводам и НИИ на отзыв, а «жучки», узнав имя своего эксперта, встречались с ним и договаривались, часто небезвозмездно для эксперта. Я же был слишком молод, да и беден, чтобы «договариваться» с экспертом. И на мою заявку на супермаховик (первую в мире, между прочим!) пришел разгромный отзыв из Академии бронетанковых войск. Не буду скрывать и автора отзыва – народ должен знать своих героев – это был доктор технических наук полковник Ротенберг Роберт Владимирович. Его уже нет в живых, и умер он, эмигрировав за рубеж (царство ему небесное!), но вреда своим отзывом принес он и мне, и государству немало. В отзыве говорилось, что маховики должны изготовляться литьем или ковкой, а навивать их из лент, проволок, волокон и тому подобных материалов по меньшей мере несерьезно. Заявка была подана в мае 1964 года, а уже в январе 1965 года на аналогичное устройство была подана заявка в США и выдан патент. А потом так и посыпались патенты на варианты супермаховиков. А мою «отказную» заявку по действующим на тот момент законам отправили в существовавшее тогда секретное хранилище – до лучших времен. Когда же эти лучшие времена наступили и весь мир стал вить супермаховики из лент, проволок и особенно волокон, не считаясь с авторитетным мнением нашего бронетанкового полковника, я «возмутился» и подал на апелляцию. В 80-е годы я уже поднабрался патентного опыта, работая в Апелляционном совете. Авторское свидетельство, конечно же, выдали, но срок-то действия патентных прав – почти через двадцать лет – прошел! Итак, приоритет на изобретение супермаховика – наш, советский! А чтобы продать этот патент кому-нибудь из «буржуев» – фигу! Потому что срок действия патента вышел.Теперь каждый, кому не лень, может производить супермаховики, описанные в заявке, никому ничего не платя. «Dura lex, sed lex!» – «Закон суров, но это закон!» – как говорили древние римляне. Да и справедлив, по большому счету, этот закон. А то какой-нибудь куркуль-изобретатель так и будет сидеть на своем «открытии», и плати ему и его наследникам хоть «тыщу» лет! Дудки! Прогресс тормозить нельзя – получил свое за 20 лет и «отлезь»! Или новое что-нибудь придумай! Но когда положенное по закону не можешь получить, а тем более держава свою выгоду упускает – обидно! Однако я не держу зла на покойного полковника – не верится, что он хотел нанести ущерб своей стране, за которую воевал! Молодые люди сейчас могут и не подозревать о нашей бывшей неуклюжей патентной системе. Но что такая система была – за это я вам ручаюсь и как изобретатель, и как бывший патентный работник!

Неразгаданная тайна шаровой молнии

Поиски «энергетической капсулы» заставили меня поближе познакомиться и с таким загадочным явлением природы, как шаровая молния. По правде говоря, никто пока точно не знает, накопитель это или нет. Но я с некоторой долей риска все-таки решил считать шаровую молнию аккумулятором энергии. Вот кратко те характеристики шаровой молнии, которые составлены учеными на основе большого количества свидетельств очевидцев: энергия, заключенная в молнии,– от 0,1 до 4 кВт·ч; время существования – от нескольких секунд до минут; масса – от 0,5 до 50 г; плотность – от 0,0013 до 0,015 г/см3. Конечно, у шаровой молнии есть и другие характеристики, например сила свечения, скорость движения и т. д., но меня прежде всего интересовали ее аккумулирующие свойства. В общей сложности учеными собрано несколько тысяч описаний шаровой молнии, естественно, отличающихся друг от друга. Однако особенно примечателен так называемый «опыт с бочонком», описанный английским профессором Б. Л. Гудлетом. Никто не планировал этот эксперимент, просто обстоятельства сложились столь удачно, что профессор даже смог достаточно точно подсчитать внутреннюю энергию (энергоемкость) шаровой молнии. Шаровая молния размером с большой апельсин (10—15 см диаметром) залетела в дом через окно на кухне и оказалась в бочонке с водой. Хозяин дома, со страхом ожидавший развязки, заметил, что вода в бочонке, недавно принесенная из колодца, кипит. Вскоре вода перестала кипеть, но и спустя 20 минут в нее нельзя было погрузить руку. Шаровая молния, израсходовав всю энергию на кипячение воды, исчезла без взрыва. Похоже, что она в течение нескольких минут находилась под водой, поскольку ее не было видно. В бочонке помещалось около 16 л воды, значит, энергия, необходимая для ее кипячения, должна составлять от 1 до 3,5 кВт·ч. В действительности энергия молнии наверняка была еще больше, так как на пути к бочонку молния прожгла телеграфные провода и опалила оконную раму.

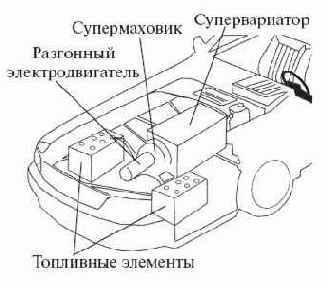

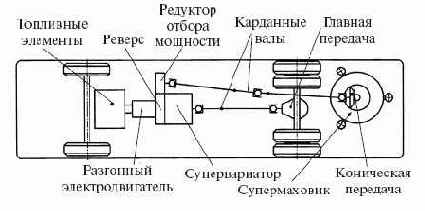

Новая концепция электромобиля

Начнем с расчета, во что выльется накопитель на основе самого современного конденсатора для легкового автомобиля с топливными элементами. Выберем эти топливные элементы для пробега автомобилем 600км. При плотности энергии топливных элементов 400 Вт·ч/кг, масса их для такого пробега составит всего около 150 кг. Но эти 150 кг элементов смогут дать только около 9 кВт номинальной мощности. Маловато для автомобиля! Минимум, что нужно для легкового электромобиля массой в 1 т – это 50 кВт, чтобы при отличных шинах и обтекаемости кузова развить скорость хотя бы 150 км/ч, необходимую для обгонов и маневров. Продолжительность последних должна быть обеспечена на протяжении не менее 6 минут в час, это минимум, что нужно для безопасности. Остальное время можно ехать с крейсерской скоростью до 90 км/ч, что обеспечивается батареей топливных элементов, и для города, например, вполне достаточно. Тогда дополнительный источник мощности, обеспечивающий добавочные 40 кВт хотя бы в течение 6 минут, должен иметь запас энергии около 4 кВт·ч. Наилучшие современные молекулярные конденсаторы («ультраконденсаторы» фирмы «Максвелл», США) могут обеспечить около 7 Вт·ч/кг. Тогда для 4 кВт.·ч энергии понадобится 570 кг «ультраконденсаторных» батарей. Это для легкового-то автомобиля! Не будем при этом забывать и тяжелые тяговые электродвигатели.

Между тем, выпускаемые промышленностью США супермаховики из графитового волокна давно уже обеспечивают плотность энергии в 200 Вт·ч/кг, а в перспективе – свыше 500 Вт·ч/кг. О супермаховиках из суперкарбона, способных обеспечить в тысячи раз большую плотность энергии, здесь не будем даже упоминать. Для наших 4 кВт·ч понадобится всего 20 кг обычных супермаховиков. Если взять супермаховик даже 30 кг массой, и это для автомобиля не помеха, он обеспечит 6 кВт·ч энергии и приблизит динамику этого электромобиля к современным требованиям. Напомню, что тяговые электродвигатели ограничены по крутящему моменту и «блестящей» динамики от них ждать не приходится. Так вот, супермаховик, связанный с колесами механической передачей, может обеспечить огромную мощность при разгонах – механическая передача гораздо менее ограничена нагрузкой по сравнению с электрической. Для разгона супермаховика нужен скоростной электродвигатель мощностью 10 кВт при 30 тыс. оборотов в минуту. Даже средний по качеству электродвигатель будет иметь массу не более 10 кг (вспомним американский электродвигатель для махомобиля Рабенхорста мощностью 30—40 кВт и массой всего 18 кг, даже при меньших оборотах!). А дальше вращение от супермаховика передается ведущим колесам электромобиля посредством супервариатора через главную передачу. Никаких тяговых электродвигателей – почти чисто автомобильная схема! Масса супервариатора – около 50 кг. В результате масса добавочных агрегатов – чуть более 200 кг. При этом с обычного шасси автомобиля демонтируются: двигатель, бензобак с топливом, глушитель, аккумуляторы, стартер и генератор, радиатор, да и мало ли еще что. Масса всех этих агрегатов куда больше 200 кг. Таким образом, кузов и шасси серийно выпускаемых автомобилей вполне пригодны для электромобилей новой концепции.

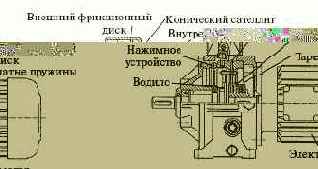

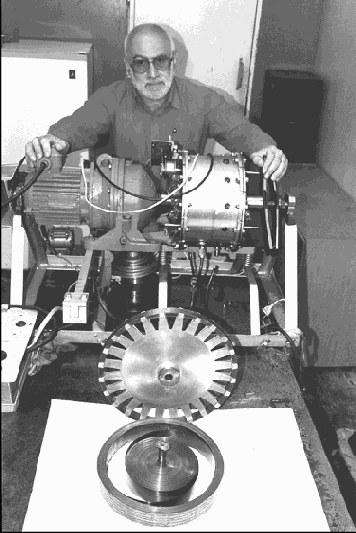

Новый адаптивный вариатор в исполнении мотор-вариатора

И совершенно неожиданно буквально «выплыл» еще один, как оказалось, важнейший суперсуммарный эффект. Чем больший крутящий момент передает вариатор, тем большие усилия испытывает устройство, изменяющее в сателлитах передаточное отношение, то есть сильнее приходится давить на рычаг, переводящий эти сателлиты. Пуктуальный человек поставил бы туда опять же домкрат и на этом успокоился. Но я нагрузил рычаг пружиной, и это дало фантастический результат! Момент на валу увеличился, рычаг растягивал пружину и перемещался сам, перемещая сателлиты в то самое положение, которое требовалось для создания нужного передаточного отношения. Вариатор стал автоматом, или, как еще говорят, приобрел свойство адаптивности. Он повел себя как автоматическая коробка передач на автомобиле. Увеличивается сопротивление движению, допустим, на подъеме – рычаг растягивает пружину, перемещает сателлиты, повышая передаточное отношение, и автомобиль начинает ехать медленнее, развивая большую тягу. Кончился подъем – сателлиты сами возвращаются на прежнее место, и скорость машины возрастает. Мечта автомобилиста, да и только! Добавлю, что пружина, конечно, была заменена пневмоцилиндром, благодаря которому можно создавать различное давление и обеспечивать любой режим движения автомобиля. Небольшой опытный образец моего адаптивного вариатора, изготовленный и испытанный на знаменитом автозаводе «ЗИЛ», подтвердил все заложенные в него свойства. Причем сработал он с первого же раза, без доделок и доводок, что поразило моих помощников. Надо срочно патентовать, на это нужны деньги, а у меня их тогда не оказалось. Пришлось обращаться к зарубежным друзьям. Вот и начали патентовать мы на паях вариатор в Германии, Англии, Франции, Италии, Швеции, Венгрии и даже Белоруссии. Это в Европе. А кроме того – в США и Китае. Япония слишком уж дорого берет за патент да и «обходить» эти патенты умеет мастерски, вот и не стали мы с ней иметь дело. А российские патенты получил я сам: тут много платить не надо. Теперь предстоит задача потруднее – реализовать адаптивный вариатор на автомобилях. Но это, оказывается, совсем не так просто – потребуются еще деньги. А кроме того, нужно преодолеть сопротивление фирм, уже выпускающих автоматические, в том числе и вариаторные, коробки передач для автомобилей. Фирмы эти вложили в свои проекты немалые деньги и теперь ждут, когда эти деньги вернутся с прибылью. А тут является «дядя Вася» со своим вариатором и хочет нарушить с таким трудом достигнутый статус-кво. Тем более «дядя» этот из России, которая постоянно выкидывает свои нехорошие штучки!

Об этой книге

Проблема накопления энергии – одна из важнейших научно-технических проблем современности. Во всех промышленно развитых странах ведется научный поиск в этом направлении. Еще бы – топлива становится все меньше, энергия дорожает с каждым днем, а накопитель энергии мог бы основательно помочь в ее экономии. Действительно, сейчас мы используем подавляющее количество энергии в момент ее выработки. А если бы человечество обладало эффективным накопителем энергии, той «энергетической капсулой», которую ищет автор книги, то можно было бы запасать энергию впрок, как бы передавать ее во времени. Трудно переоценить, какие выгоды дало бы человечеству использование «энергетической капсулы». Вместо двигателей на автомобилях стояли бы накопители, запасающие дешевую и экологичную – безвредную для природы – энергию мощных электростанций. Сами электростанции могли бы запасать в огромных накопителях энергию ночью, когда она сравнительно дешевая, и расходовать ее в часы пик. Энергия транспортных машин не переходила бы бесцельно в нагрев тормозов, а, проходя через накопитель, использовалась бы снова и снова. Ведь не секрет, что сейчас около половины энергии, вырабатываемой двигателями городских транспортных машин – автомобилей, автобусов, троллейбусов, поездов метро – бесполезно «гасится» в тормозах. Нетрудно представить, сколько энергии, горючего можно было бы сохранить в этих машинах с помощью накопителя. Есть и другая сторона этой проблемы: проходя через накопитель, энергия становится как бы экологичнее, безвреднее для окружающей среды. Двигатели транспортных машин работают в этом случае гораздо равномернее, а вредность от отработавших выхлопных газов в несколько раз меньше, чем обычно. Помимо сказанного, «энергетическая капсула» нашла бы себе применение и в грузоподъемных машинах, и в авиации, и на космических станциях, и на буровых установках, а также во многих и многих других случаях, которые кратко и не перечислить. Автор книги – профессор, доктор технических наук Н. В. Гулиа еще с юных лет увлекся поиском «энергетической капсулы» и до сих пор, как мне известно, верен этому поиску.
Все это он честно и правдиво описывает в своей книге, не скрывая ни ошибок, ни заблуждений. В этой жизненности, наряду с научной достоверностью, основная ценность книги. Автор рассказывает о своем пути в науку, о своих находках и неудачах, которые, в общем, свойственны любому человеку, ведущему научный поиск. И «капсула», которую он все-таки находит, – это его детище, о котором автор просто не в силах писать беспристрастно. Н. В. Гулиа делает вывод о том, что «энергетическая капсула», которую он нашел, – супермаховик. Думается, такая его позиция в данном случае вполне оправданна. Во-первых, он как создатель первой модели супермаховика, естественно, в той или иной мере склоняется в его сторону. А во-вторых, супермаховик объективно не имеет себе равных по перспективам накопления энергии. Если несколько лет назад это признавали только энтузиасты маховиков, то сейчас супермаховик признан всеми специалистами. Исследование этого типа накопителей энергии достаточно широко развернуто и у нас в стране, и за рубежом. Надо сказать, что автор довольно подробно, с любовью описывает и другие типы накопителей, подчеркивая их достоинства и отмечая недостатки. При этом называет и причины, по которым он не занялся поиском в том или ином направлении, причем причины субъективные, не умаляя объективных достоинств того или иного типа накопителя. Это придает изложению правдивость, так как мы видим живого человека в его поиске, сомнениях, возможно, и в субъективных воззрениях, а не сухую схему. Я надеюсь, что среди юных читателей этой книги будут и такие, которые проложат свой путь и сделают свои, быть может, совершенно необычные открытия в увлекательном поиске «энергетической капсулы». Вице-президент РАН, академик К. В. Фролов

Один из первых двигателей внутреннего сгорания с маховиком

«Маскируется» маховик обычно под шкивы, муфты, зубчатки, колеса и другие круглые, а подчас и не совсем круглые детали. В самом деле, почему бы и не использовать свободный обод маховика для размещения на нем ремня или зубьев? Это очень даже удобно. Кстати, уж коли мы заговорили про колеса, то велосипедные колеса – настоящие маховики, на которые надеты шины. Но здесь используется главным образом другое свойство маховика – гироскопический эффект. Это он помогает сохранять устойчивость велосипеду, как и волчку – игрушке, наблюдая за вращением которой этот эффект был впервые подмечен. Более 200 лет тому назад английский изобретатель Серсон попытался использовать это свойство волчка для создания «искусственного горизонта» – особого прибора, крайне необходимого в мореплавании: ведь нередко из-за тумана естественного горизонта не видно. Этот прибор нужен был морякам для астрономических наблюдений, чтобы выяснить, где находится в данный момент корабль. Раньше применяли для этих целей отвес, но при волнении на море отвес сильно раскачивался наподобие маятника и «поймать» горизонт было невозможно. Судьба оказалась несправедливо жестокой к изобретению и к самому изобретателю. Фрегат «Виктори», на котором был установлен «искусственный горизонт», потерпел крушение – Серсон погиб. О его изобретении лет на сто забыли.

Один из приборов для «поимки» «демона Максвелла» – зеркальный шар с кипятком и термометром

Прежде всего мне нужно было найти какой-нибудь стеклянный сферический сосуд и позеркалить его снаружи. Подходящий сосуд я раздобыл довольно быстро – взял большой яркий шар из елочных украшений. Чтобы удалить внутренний зеркальный слой, промыл шар изнутри азотной кислотой. Потом я купил в аптеке несколько ляписных карандашей. Ляпис содержит в себе соли серебра, которые и создают блестящую амальгаму на задней стороне зеркала. Растворив ляпис в чистой воде, я добавил туда немного каустика и обыкновенного сахара. Все это было мною сделано так, как описано во многих книгах для юных техников. Затем я слил раствор в эмалированную кастрюлю и опустил в нее стеклянный шар, наполненный горячей, почти кипящей водой. Тут же на внешней поверхности шара стал оседать слой серебра, и игрушка оказалась позеркаленной снаружи. Я вынул шар из раствора, высушил его и для прочности зеркального слоя покрыл снаружи слоем лака, воспользовавшись баллончиком аэрозоля для закрепления прически. Потом залил в шар горячую воду и закрыл пробкой с термометром. Термометр мог перемещаться, скользить в пробке, причем чувствительный шарик его проходил через центр сосуда. Рассуждения мои были таковы. Все тепловые лучи, идущие от горячей воды (а они такие же, как и световые, но невидимые), отражаясь в сферическом зеркале, должны пересечься в центре. Вода прозрачна и не помешает ходу лучей. Если, поместив шарик термометра в точке их пересечения, я получу наибольшую температуру, это будет означать, что тепло сконцентрировано именно в этой точке. Из центра круглого сосуда горячую воду можно удалить насосом через прозрачную трубку, чтобы дать возможность теплой воде нагревать себя в этой центральной части и дальше. Сказано – сделано. Но только как я ни перемещал термометр, он везде показывал одну и ту же температуру. То ли термометр был недостаточно точен, то ли была ошибка в моих рассуждениях, то ли «демона Максвелла» действительно быть не может, я так и не понял. Мне трудно было разобраться во всем этом, да и не своим делом заниматься не хотелось.
Я ведь искал «энергетическую капсулу», а не «демона Максвелла». Признаться, мне казалось, что тепловую энергию можно каким-то образом получить и без помощи «демона Максвелла». Например, достаточно облить водой негашеную известь – и она разогреется до температуры выше 100 °С. Или, скажем, налить в стакан с водой серную кислоту – раствор сразу же нагреется так, что стакан в руках не удержишь. Подспудно я понимал, что выделяющееся тепло «заложено» и в известь, и в кислоту при их производстве. Просто это химическая энергия переходит в тепло, как при сжигании дров. Но был опыт, который совершенно сбивал меня с толку. Как-то я испытывал в качестве аккумулятора плавления обыкновенный фотографический фиксаж, или гипосульфит. Он легко плавился и долго не застывал, оставаясь жидким. Я заметил, что он сохраняет жидкое состояние и при температурах ниже точки затвердевания, буквально при комнатной температуре. Это уже показалось мне странным. И совсем обескуражило меня то, что, бросив в этот переохлажденный расплав крошечный кусочек того же гипосульфита, я вызвал почти мгновенное его затвердевание. Но главное – по мере затвердевания гипосульфит… нагревался. Да-да, нагревался без всяких видимых причин, притом до такой степени, что плавился снова! Если бы я не был уверен в том, что энергию получить из ничего нельзя, то обязательно занялся бы этим явлением. Но, во-первых, в правильности законов физики я не сомневался, а во-вторых, моей основной целью был все тот же энергетический накопитель. Так что снова на поиски «капсулы»!

Одним выстрелом – двух зайцев

Решение я нашел не сразу. Долго старался всякими хитроумными способами увеличить прочность маховика – ничего не выходило. Попытки уменьшить последствия разрыва надрезанием обода на мелкие части – чтобы осколки были поменьше, тоже ни к чему не привели. Я вспомнил, что так же надрезают корпуса гранат-лимонок, но безопаснее от этого они не становятся. Напротив, осколков прибавилось, и убойная сила гранаты увеличилась. Помогли мне здесь, как это ни странно, занятия гиревым спортом. Чтобы укрепить кисти рук, мы клали на два крючка ломик и медленно наворачивали на него тоненький стальной тросик с тяжелой гирей на конце. Свитый из проволок, этот тросик никогда не рвался сразу, а лишь постепенно, проволочка за проволочкой. Разумеется, о высокой прочности стальных проволок и свитых из них тросов я знал и раньше, но до сих пор это как-то не увязывалось в сознании с массивным маховиком. И вот однажды, когда заброшенный на антресоли тросик случайно попался мне на глаза, я чуть было не воскликнул: «Эврика!» – и решил: маховик нужно делать из троса! Я взял кусок троса в метр длиной, зажал его посередине в кольцевом зажиме – оправке, а саму оправу посадил на вал. Получился хоть и необычный, но маховик. Такие маховики я назвал супермаховиками. В чем преимущества супермаховика? Если вращать вал, то трос, как и обычный маховик, накопит кинетическую энергию. При этом частицы троса, стремясь двигаться по инерции, будут все сильнее растягивать его, пытаясь разорвать. Наибольшая нагрузка тут приходится на середину троса. При увеличении скорости сверх меры трос начнет рваться, но рваться по частям, по одной проволочке. А тоненькие проволочки не способны пробить даже легкий защитный кожух. Стало быть, разрыв супермаховика из троса не причинит большого вреда!

Определение силы сопротивления

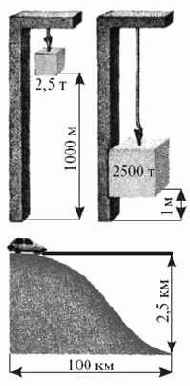

Работа, которую совершит автомобиль, проехав 100 км, будет равна произведению силы на путь, а именно: 25 000 Н·км. Переведя это в обычные для нас единицы работы – джоули (1 Дж = 1 Н·м), получим 25 млн Дж, или 25 МДж (мегаджоулей). Значит, мой эталонный накопитель должен иметь запас энергии 25 МДж. Какой из аккумуляторов – механический, электрический или тепловой – окажется «чемпионом» по легкости, тот и будет претендентом на «энергетическую капсулу». И вот еще что. Для перемещения среднего автомобиля на 100 км, иначе говоря, для совершения работы в 25 МДж, достаточно всего около 10 кг топлива. Это знает любой водитель. Остается прикинуть, что покажут известные мне накопители – больше или меньше 10 кг?

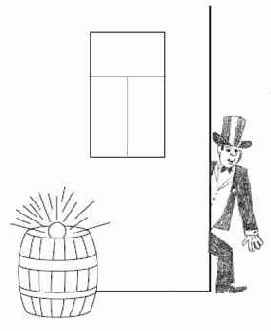

«Опыт с бочонком» профессора Б. Л. Гудлета

Профессор Б. Л. Гудлет определил также плотность энергии молнии. Зная примерный объем шаровой молнии – около литра и принимая за средний показатель плотности 0,01 г/см3, он получил массу 10 г. Это типичная для шаровой молнии масса, в пределах 0,5-50 г. Плотность энергии молнии оказалась соответственно 100 кВт·ч, или 360 МДж/кг, то есть шаровая молния в сотни и тысячи раз превышает по плотности энергии лучшие электрохимические аккумуляторы! «Опыт с бочонком» не был единичным. Попадание шаровых молний в баки, канистры и другие емкости всегда сопровождалось вскипанием содержащихся в них жидкостей. Просто «опыт с бочонком», достоверно описанный профессором Б. Л. Гудлетом, наиболее подробно разобран учеными. Американский исследователь Гарольд У. Льюис высказал мнение, что если бы объем шаровой молнии был заполнен напалмом или желеобразным бензином, то энергия напалмового шара равнялась бы энергии шаровой молнии. Правда, плотность энергии в этом случае будет в несколько раз меньше – около 50 МДж/кг, но в общем-то и это чрезвычайно много! Из множества попыток объяснить природу шаровой молнии пока ни одна не получила окончательного признания. Мне же наиболее любопытными показались две противоположные гипотезы. Согласно первой, выдвинутой в позапрошлом веке знаменитым французским ученым Домиником Араго, шаровая молния – особое соединение азота с кислородом, энергия взаимодействия которых и расходуется на создание шаровой молнии. Этой же точки зрения придерживался французский астроном и физик Матиас, который полагал, что энергия шаровой молнии – «грозовой материи» – вчетверо больше, чем энергия такого же шара, наполненного нитроглицерином. К сожалению, подобных соединений химикам создать пока не удалось, хотя, как можно судить по некоторым сообщениям, надежд на это они все-таки не теряют. Уверяют, что горение искусственной «грозовой материи» по своему эффекту будет мало чем отличаться от взрыва шаровой молнии. Известный советский физик Я. И. Френкель, сторонник первой гипотезы, считал шаровую молнию сфероидным вихрем смеси частиц пыли или дыма с химически активными (из-за электрического разряда) газами.
Такой шар-вихрь, подчеркивал ученый, способен на длительное независимое существование. Действительно, согласно наблюдениям, шаровая молния появляется в основном при электрическом разряде в запыленном воздухе и оставляет после себя дымку с острым запахом. Недавно открытое учеными явление хемилюминесценции вновь вызвало интерес к первой гипотезе возникновения шаровой молнии. Часть исследователей утверждает, что шаровая молния не что иное, как хемилюминесцентное образование (ХЛО), которое тоже наблюдается в запыленном воздухе. Так или иначе, но эта гипотеза, в соответствии с которой вся энергия шаровой молнии находится внутри ее самой, нравилась мне больше остальных. Может быть, потому, что она позволяла считать шаровую молнию накопителем энергии. Совершенно противоположную точку зрения на происхождение шаровой молнии высказал академик П. Л. Капица. Прежде всего он считает неприемлемой первую гипотезу, так как она якобы противоречит закону сохранения энергии. «Если в природе, – пишет П. Л. Капица, – не существует источников энергии, еще нам неизвестных, то на основании закона сохранения энергии приходится принять, что во время свечения шаровой молнии непрерывно подводится энергия, и мы вынуждены искать этот источник энергии вне объема шаровой молнии». При этом П. Л. Капица ссылается на так называемое «высвечивание», то есть прекращение сияния шаровой молнии. Время высвечивания сияющего шара прямо пропорционально его диаметру. Экспериментальные ядерные взрывы показали, что огненное облако диаметром 150 м высвечивается примерно за 10 с. Стало быть, шаровая молния диаметром 10 см (наиболее вероятный ее размер) высветится всего за 0,01 секунды! Исходя из этого П. Л. Капица полагает, что шаровую молнию, существующую в тысячи раз дольше расчетного времени, питают приходящие извне радиоволны, преимущественно длиной от 35 до 70 см. Взрыв шаровой молнии объясняется внезапным прекращением подвода энергии (например, если резко меняется частота электромагнитных колебаний) и представляет собой простое «схлопывание» разреженного воздуха.


Хотя гипотеза П. Л. Капицы нашла горячих приверженцев, многое в ней не соответствует наблюдениям. Во-первых, радиоволны в диапазоне 35—70 см, появляющиеся в результате атмосферных разрядов, современными радиоустановками не зафиксированы. Во-вторых, эта теория не соответствует «опыту с бочонком», описанному профессором Б. Л. Гудлетом. Дело в том, что вода является практически непреодолимой преградой для радиоволн. Если бы даже их энергия передалась воде мгновенно, это не вызвало сколько-нибудь заметного ее нагрева. Неувязка получается и со взрывом шаровой молнии. Хорошо известно, что этот взрыв способен вызвать большие разрушения. Шаровая молния легко переламывает при соприкосновении толстенные бревна, волочит по земле тяжелые предметы, переворачивает трактора, совершает другие «силовые» трюки. Взрыв молнии, нередко оглушительный, способен разнести на куски прочнейшие предметы. Был даже случай, когда шаровая молния «нырнула» в реку и взорвалась там, подняв огромный фонтан воды. «Схлопывание» же шаровой молнии по своему эффекту напоминало бы скорее звук лопающегося резинового воздушного шарика. Что касается высвечивания, которое приводят в качестве основного аргумента критики гипотезы внутренней энергии шаровой молнии, то длительность его вовсе не противоречит закону сохранения энергии при допущении, что энергия переходит в свечение не сразу, а постепенно. Если внутренняя энергия шаровой молнии как аккумулятора выделяется медленно, то свечение может продолжаться достаточно долго. Так, например, легкий газ ацетилен, взятый в объеме 1 литра, сгорает в воздухе в течение нескольких десятков секунд, образуя при этом яркое свечение, интенсивность которого соизмерима с силой света шаровой молнии. А ведь вещество шаровой молнии может таить энергию и в сотни раз больше. Поэтому мне показалась более правдоподобной первая гипотеза. Я уже почти не сомневался, что шаровая молния несет свою энергию внутри себя, то есть она и есть настоящая «энергетическая капсула», только созданная не человеком, а искусницей-природой.Однако загадка шаровой молнии до сих пор остается неразгаданной, ибо пока не удалось получить шаровую молнию искусственно. Возможно, добившись этого, человек будет иметь едва ли не самый емкий аккумулятор энергии! Но в нынешнем виде «грозовая материя» показалась мне слишком опасной, чтобы строить «капсулу» на ее основе.

Опыт с монетой, демонстрирующий гироскопический эффект

Если ничто не воздействует на ось маховика, то она безупречно сохраняет свое положение в пространстве. И это делает маховик незаменимым в навигационных приборах, которые сейчас устанавливают на всех кораблях, самолетах, ракетах. Называют такие приборы гироскопическими. Об этих интереснейших приборах много написано, и я не буду подробно останавливаться здесь на них. А вот об автомобиле, в котором был применен как раз гироскопический эффект вращающегося маховика, думаю, сказать надо. Построил этот «гирокар» в 1914 году русский инженер П. П. Шиловский. Гирокар демонстрировался в Лондоне, где вызвал огромный интерес. Еще бы, машина Шиловского имела всего два колеса, как велосипед, однако она сохраняла без каких-либо упоров устойчивое положение, даже если все пассажиры садились по одну сторону. «Держал» машину раскрученный маховик благодаря гироскопическому эффекту. В гирокаре использовался примитивный автомат с датчиком наклона в виде шарика в трубке и сервомотором, воздействующим на 300-килограммовый маховик.

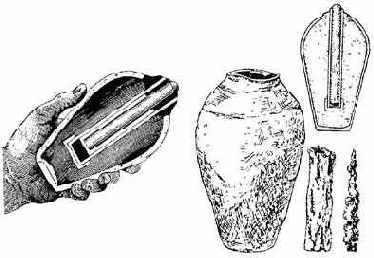

Открытие древнего гончара

Один из величественнейших городов Междуречья – древний Ур. Он громаден и многолик. Это почти целое государство. Сады, дворцы, мастерские, сложные гидротехнические сооружения, культовые постройки. В небольшой гончарной мастерской, с виду довольно старой, служившей, вероятно, не одному поколению, перед гончарным станком сидит смуглый мужчина с остроконечной бородкой. Грубая крепкая деревянная тренога поддерживает массивный диск из обожженной глины диаметром около метра. На глаз в нем никак не меньше центнера. Гончар кладет на этот диск кусок размятой глины и принимается колдовать над ней. Диск, несмотря на явную громоздкость, легко вращается – по-видимому, он достаточно искусно посажен на ось, подвижно закрепленную в треноге. Но вот его вращение замедлилось. Мастер завел правую руку под диск, нащупал там рукоятку, с силой потянул ее на себя, откидываясь в мощном движении… Эта сценка из далекого прошлого ожила передо мной благодаря знаменитому английскому археологу Леонарду Вулли, который в 1929 году в развалинах города Ура нашел не совсем обычный гончарный круг. Гончарное ремесло в те времена получило уже довольно широкое распространение, и найденный диск едва ли мог особенно заинтересовать археологов. Но Леонард Вулли оказался весьма проницательным, обратив внимание на некоторые странности в устройстве диска.

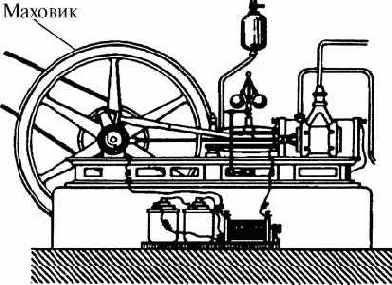

Паровая машина с маховиком

В XVIII веке изобрели паровой двигатель, а в XIX – двигатель внутреннего сгорания. Оба поршневые. Главный же недостаток поршневой машины – неравномерность выделения энергии, неравномерность хода. Машина выделяет энергию лишь в момент подачи пара в цилиндр или в момент сжигания в нем горючего. Все остальное время она только расходует энергию на свое прокручивание. Это необходимо, чтобы машина не остановилась. Тут-то и пригодился маховик. Посаженный на вал двигателя, маховик при сжигании горючего, то есть при рабочем ходе машины, накапливает энергию, а потом за счет нее сам прокручивает машину для подготовки следующего рабочего хода. Если кто-нибудь думает, что автомобиль постоянно приводится в движение двигателем, то он ошибается. Часть времени машину тянет двигатель, а часть – именно маховик. И изрядные расстояния автомобиль проезжает за счет маховика. Правда, такой маховик накапливает очень незначительную энергию по сравнению с другими аккумуляторами той же массы, поэтому претендовать на роль «энергетической капсулы» он не может. Часто маховик присутствует в машинах незримо, он «замаскирован» в них под какую-то деталь, но выполняет самую что ни на есть «маховичную» работу. Те, кто бывали на заводе, наверное, видели там механические ножницы. Мотор с помощью ремня крутит шкив, а от этого шкива приводится в движение нож. На первый взгляд, шкив как шкив. А будь он полегче, не такой массивный, каким его изготовили, не сработали бы тогда ножницы, уперевшись в заготовку, – и нож сразу бы остановился. Только маховик, «замаскированный» в этом случае под шкив, позволяет за счет накопленной энергии развивать огромные силы и мощности, необходимые для работы.

Планетарная схема дискового вариатора

Зачем же было выполнять дисковый вариатор по такой, с первого взгляда сложной, планетарной схеме? Кто знаком с планетарными передачами, тот понимает, почему они чрезвычайно прочные – там усилие и моменты воспринимают все сателлиты – в данном случае их шесть. Таким образом, передача по планетарной схеме почти в шесть раз прочнее, чем тех же размеров обычная, непланетарная. Но и это не все. Планетарная схема позволяет резко повысить КПД механизма. Вот как это происходит. Энергия в механических передачах «теряется» при обкате, провороте одной детали о другую. При этом чуть-чуть сминается металл, сдавливается смазка, нагружаются подшипники. А если эти детали, в данном случае диски вариатора, сделать неподвижными относительно друг друга, тогда и потерь не будет, и КПД – 100 %! Но можно ли этого добиться при работе передач? В обычных передачах – нет, а в планетарных, при передаточном отношении, равном единице, весь механизм крутится как один кусок железа, и КПД – 100 %. Если передаточное отношение близко к единице, то КПД достигает почти 100 %. И только на больших передаточных отношениях, допустим, равных 10—12, планетарная передача приближается по КПД, заметьте, только приближается, к непланетарной. Но ведь все водители знают, что движение автомобиля по шоссе как раз и происходит при передаточном отношении коробки передач, равном единице или близком к ней значении! Высочайший КПД – вот еще одно преимущество планетарной схемы. И наконец – смазка вариатора. Казалось бы, из-за смазки падает коэффициент трения, и она только вредит фрикционным вариаторам, передающим усилие трением. Но весь фокус в том, что при быстром, кратковременном и сильном сдавливании смазка, особенно специальная, «стекленеет» и начинает передавать большие усилия. Коэффициент трения как бы повышается, вместо того чтобы падать! Это чудо называется эффектом Баруса. К тому же такая «остекленевшая» смазка не позволяет дискам касаться друг друга и изнашиваться. Долговечность таких дисковых вариаторов огромна. Я так расхвалил вариатор «Ленце», что, казалось бы,– чего их еще совершенствовать: признавай заслуги немцев и нечего модернизировать явно хорошую вещь. «За модернизацию – расстрел!» – так во время войны пошутил однажды Сталин в разговоре с конструкторами, получившими секретные чертежи новейшего немецкого самолета и тут же надумавшими его модернизировать. Но замечательный вариатор «Ленце» не годится для привода автомобиля, да еще от маховика. Иначе умелые немцы давно бы приспособили его для этих целей!

Плюс химия

Теперь мне стало ясно, почему на автомобили устанавливают обычные электроаккумуляторы, а не конденсаторы или сверхпроводящие магниты. Действительно, автомобильные аккумуляторы могут месяцами хранить энергию, причем в достаточно большом количестве. Я сам видел, как иногда автомобили «гоняют на стартере»: включают стартер, питаемый от аккумуляторов, вроде бы для заводки двигателя, но привода на колеса при этом не отключают, как положено по инструкции,– и машина катит по улице. А ведь энергия аккумулятора здесь расходуется не только на движение автомобиля, но и на прокрутку двигателя. Не будь этой прокрутки, автомобиль смог бы пройти «на стартере» больше километра – настолько велика емкость аккумуляторов. Похоже, известные всем нам автомобильные электроаккумуляторы пока ближе всего к «энергетической капсуле». Позвольте, но так ли уж они известны? Однажды ко мне пришел знакомый мальчик лет шести и в разговоре сказал, что знает, как устроен телевизор. На мой вопрос, может ли он нарисовать его схему, мальчик ответил утвердительно. Однако удивление мое быстро прошло, когда вместо схемы он изобразил переднюю панель телевизора. «Это экран, это ручка громкости, это яркость…» – перечислял он. Вот так же и я представлял себе электроаккумулятор – пластмассовый ящик с клеммами, внутри которого находятся пластины и кислота, часто называемая «аккумуляторной». Что происходит внутри аккумулятора, каким образом он накапливает энергию – все это было мне невдомек. Оказалось, что я не одинок в своем неведении. Никто из водителей, которых я расспрашивал о принципе работы аккумулятора, не дал вразумительного ответа. Мне говорили: он накапливает энергию потому, что к клеммам подсоединяется генератор или выпрямитель, которые и подают в аккумулятор ток. После этого уже сам аккумулятор становится источником тока до тех пор, пока не разрядится. Вроде бы понятно. А почему таким свойством обладает именно аккумулятор, а не кирпич, например? Да потому, дескать, что он так устроен. Этих сведений мне было явно недостаточно.
Пришлось в который раз сесть за книги. История электроаккумуляторов берет начало со знаменитого опыта, проделанного итальянским физиком Алессандро Вольтой в 1799 году. Ученый опустил медный и цинковый электроды в разбавленную серную кислоту и обнаружил, что между электродами возникла разность потенциалов. Соединив электроды проводником – проволочкой, Вольта получил электрический ток. Тем самым он доказал, что различные металлы, помещенные в растворы кислот, образуют источник тока. Это был первый в мире гальванический элемент, названный так в честь итальянского физика и врача Луиджи Гальвани, который еще до Вольты заметил появление тока при взаимодействии двух разных металлов, замыкаемых через живую ткань – лапку препарированной лягушки. Гальвани, правда, считал, что это электричество «животное» и вырабатывается оно мышцами. Правда, есть сведения, что гальванические элементы существовали и в древности. Во время археологических раскопок были найдены глиняные кувшины с напоминающими электроды цилиндрами из разных металлов, причем некоторые ученые считают, что электролитом тогда служили вино или уксус. И будто бы с помощью этих элементов древние мастера умели делать гальванические покрытия: например, наносили тончайшую пленку золота или серебра на украшения.

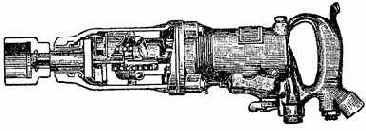

Пневматический гайковерт
