Глобальная сеть (WAN)
В этом примере кредитная компания "Affluenz" насчитывает более 60,000 служащих по всему миру. Штаб-квартира расположена в Нью-Йорке, еще два больших отделения с численностью 5000 и более пользователей находятся в Сиднее и Мюнхене. 20 отделений по всему миру используют связь разного типа, включая спутниковую, Frame Relay, выделенные линии. Affluenz использует только TCP/IP, поскольку модернизировала свою сеть Novell NetWare и перешла только на IP. Affluenz имеет два мейнфрейма в своих штаб-квартирах и 235 серверов Windows 2000, разбросанных по глобальной сети и выступающих в роли серверов-членов и контроллеров доменов в дереве Active Directory, состоящем из двух доменов. Affluenz обнаружила в последние два года большой поток мошеннических операций с пластиковыми карточками и нуждается в более продвинутой системой слежения за транзакциями. Для этого они купили систему безпасности на базе SQL-сервера и заставили программистов написать интерфейс для службы безопасности.

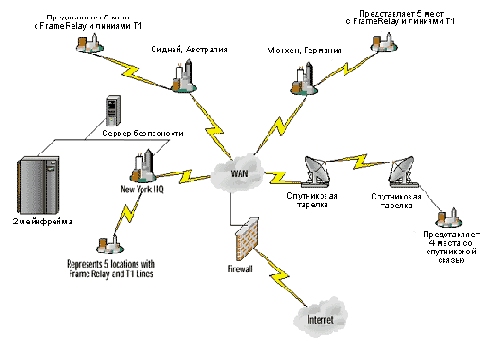

В каждом из отделений установлена локальная сеть, аналогичная сети компании "Finance Advantage" с серверами Citrix MetaFrame. Компания Affluenz решила установить Citrix MetaFrame чтобы сэкономить на медленных каналах связи. Приложение используют 250 сотрудников службы безопасности, и около 200 из них будут работать с ним целый день, отслеживая транзакции. Учитывая разницу во временных зонах, число одновременных пользователей во время наивысшей нагрузки будет около 175. Тестирование приложения показало, что один процессор поддерживает до 20 пользователей, а каждый сеанс требует 8MB RAM. На сервере нет файлов данных, поэтому использован обычный дисковый массив RAID 30GB. Новая программа для службы безопасности будет находится на сервере базы данных в Нью-Йорке, поскольку будет обмениваться данными с расположенным там мейнфреймом. Текущая конфигурация сети Affluenz:
При проектирвоании серверов Citrix MetaFrame для этой сети потребуется 9 процессоров и 1528MB RAM (или 1.5 GB). Поскольку Affluenz собирается в следующие два года удвоиться, мы можем рассчитывать на удвоение числа процессоров до 18 и 3GB RAM. Для повышения отказоустойчивости Affluenz будет использовать балансировку нагрузки приложений, распределяя нагрузку на пять четырехпроцессорных сервера, имеющих по 1GB RAM каждый. Все эти серверы находятся в Нью-Йорке в одном сегменте, что и SQL-сервер и приложение безопасности. Клиенты будут получать доступ к серверам через TCP/IP.
