Топология репликации внутри сайта


Существует два варианта конфигурирования репликации между контроллерами домена в Active Directory. В первом варианте используется модель остовного дерева (spanning tree), когда создается топология репликации только с одним направлением репликации между контроллерами домена. Каждый контроллер домена, на котором размещается раздел каталога, будет иметь только одного партнера по репликации, передающего данные для этого раздела. Это гарантия того, что никогда не возникнут связи, по которым информация будет пересылаться на определенный контроллер домена более чем одним путем. Контроллеры домена никогда не получат одно и то же обновление дважды, потому что оно прибывает только из одного источника. Основной недостаток использования алгоритма spanning tree состоит в отсутствии избыточности. Если на одном из контроллеров домена произойдет сбой, то может потребоваться некоторое время на повторное вычисление пути репликации в обход неисправного контроллера.

Второй вариант создания топологии репликации должен включать избыточные связи. Основными целями разработки топологии репликации Active Directory являются работоспособность и устойчивость к отказам. Если отдельный контроллер домена недоступен для репликации, репликации Active Directory не должна оканчиваться неудачей. Недостаток использования избыточных связей состоит в том, что контроллер домена может получать одно и то же обновление несколько раз, потому что каждый контроллер домена имеет несколько партнеров по репликации. Чтобы избежать многократных модификаций одной и той же информации, при репликации Active Directory используется демпфирование распространения.

Как только к организации добавляются контроллеры домена с репликами определенного раздела Active Directory, KCC автоматически начинает создавать топологию репликации. Эта топология образует кольцо репликации. На рисунке 4-2 показан пример простой сетевой структуры с тремя контроллерами в одном домене и единственном сайте.

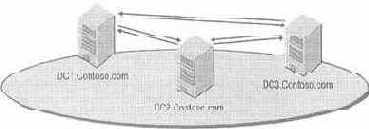

Рис. 4-2. Простое кольцо репликации

КСС создает кольцо репликации (см. рис. 4-2), в котором каждый контроллер домена сконфигурирован с двумя входящими связями репликации. Если одна из связей недоступна, то обновление может передаваться по другой связи. Кроме того, каждый контроллер домена сконфигурирован как контроллер-источник для двух других контроллеров домена. Это создает избыточное кольцо для каждого контроллера домена.


По мере увеличения количества контроллеров домена с репликой определенного раздела становится важным второй принцип создания свя-

зей. Служба КСС всегда создает топологию репликации, в которой каждый контроллер домена в сайте удален от любого другого контроллера домена не более чем на три ретрансляции (hop). Когда количество контроллеров домена в сайте становится больше семи, создаются дополнительные объекты связи для уменьшения потенциального числа ретрансляций до трех или меньшего количества. Например, сайт на рисунке 4-3 имеет девять контроллеров домена. Он будет иметь топологию репликации, включающую, по крайней мере, одну дополнительную связь.

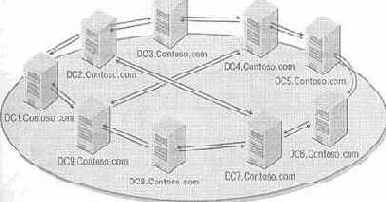

Рис. 4-3. Кольцо репликации, включающее более семи контроллеров домена

Кольца репликации основываются на разделах каталога. Это означает, что КСС вычисляет кольцо репликации для каждого раздела каталога. Например, организация имеет несколько доменов в единственном сайте и раздел приложений каталога, который копируется на несколько контроллеров домена в сайте. В этом случае конфигурация могла быть задана так, как показано на рисунке 4-4. В предложенном сценарии (см. рис. 4-4) возможно создание колец репликации, представленных в табл. 4-1.

Табл. 4-1. Кольца репликации в сложном сайте

Раздел каталога



Партнеры по репликации

Раздел конфигурации каталога, раздел схемы каталога

Все контроллеры домена будут включены в кольцо репликации для раздела конфигурации каталога и раздела схемы каталога, потому что они копируются на все контроллеры домена данного леса.

Раздел каталога домена Contoso.com

DCl.Contoso.com, DC2.Contoso.com, DC3.Contoso.com, DC4.Contoso.com.

Раздел каталога домена Fabrikam.com

DC5.Fabrikam.com, DC6.Fabrikam.com.

Глобальный каталог (GC)

DCl.Contoso.com, DC4.Contoso.com, DC5.Fabrikam.com.

Раздел приложений каталога AppPartitionl

DC2.Contoso.com, DC6. Fabrikam.com.1.

Дополнительную информацию смотрите в примечании ниже.

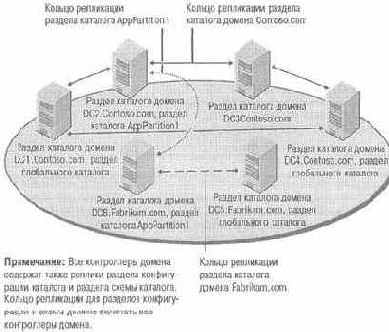

Рис. 4-4. Кольца репликации, созданные для каждого раздела каталога



Примечание. Разделы приложений каталога DNS (ForestDnsZones и DomainDnsZones) также включены в топологию репликации. Чтобы не усложнять сценарий, эти разделы на рисунке 4-4 не обозначены и не приводятся в связанной с ним таблице. В главе 3 говорилось о том, что эти разделы обрабатываются так же, как другие доменные разделы каталога. По этой же причине на рисунке 4-4 не показана топология репликации глобального каталога GC. Процесс создания кольца репликации GC немного отличается от репликации других разделов и будет описан далее.

Разделы репликации и топологию можно просмотреть с помощью инструмента Replication Monitor (Монитор репликации). Монитор репликации — это одно из инструментальных средств поддержки, которые помещены на компакт-диск Windows Server 2003. Чтобы установить инструментальные средства поддержки, запустите файл Suptools.msi из каталога Support\Tools компакт-диска Windows Server 2003. Чтобы запустить монитор репликации, в окне Run (Выполнить) напечатайте replmon. На рисунке 4-5 показана конфигурация четырех серверов в лесу, отображаемая с помощью монитора репликации.



Рис. 4-5. Использование монитора репликации для просмотра раздела репликации

Кольцо репликации - это логическая концепция, фактическая топология репликации, реализованная с помощью объектов связи. В то время как для каждого раздела каталога создается отдельное кольцо репликации, КСС не создает дополнительные объекты связи для каждого кольца репликации. Вместо этого КСС, насколько возможно, повторно использует одни и те же объекты связи для многих колец репликации. В

примере   на рисунке 4-5 DCl.Contoso.com имеет объект связи с DC4.Fabrikam.com.

Один из способов просмотра свойства объекта связи состоит в использовании монитора репликации. Чтобы рассмотреть свойства входящих связей сервера, добавьте сервер к контролируемому списку серверов. Затем щелкните правой кнопкой мыши на имени сервера и выберите Show Replication Topologies (Показать топологию репликации). Щелкните на View (Вид), далее — на Connection Objects Only (Только объекты связи), а затем щелкните правой кнопкой мыши на сервере и выберите Properties (Свойства). Вкладка Inbound Replication Connections (Входящие связи репликации) показывает все входящие связи для контроллера домена, а также разделы, реплицируемые через каждую связь. Как показано на рисунке 4-6, этот объект связи используется для реплицирования глобального каталога (показан как раздел Fabrikam.com), раздела схемы каталога и раздела конфигурации каталога. Всякий раз, когда это возможно, КСС создает объект связи, пригодный для реплицирования нескольких разделов каталога.



Рис. 4-6. Отдельный объект связи, использующийся для репликации нескольких разделов каталога
